建筑物防雷工程施工与质量验收规范(GB/50601-2010 )

作者:伟信防雷 浏览量:163 来源:www.weixinfanglei.com 时间:2020-11-14 21:14:46

信息摘要:

为加强建筑物防雷工程质量监督管理,统一防雷工程施工与质量验收,保证工程质量和建筑物的防雷装置安全运行,制定本规范。1.0.2 本规范适用于新建、改建和扩建建筑物防雷工程的施工与质量验收。1.0.3 建筑物防雷工程施工与质量验收除应符合本规范外,尚应符合国家现行有关标准的规定。

  一 总 则

  1.0.1 为加强建筑物防雷工程质量监督管理,统一防雷工程施工与质量验收,保证工程质量和建筑物的防雷装置安全运行,制定本规范。

  1.0.2 本规范适用于新建、改建和扩建建筑物防雷工程的施工与质量验收。

  1.0.3 建筑物防雷工程施工与质量验收除应符合本规范外,尚应符合国家现行有关标准的规定。

  二 术 语

  2.0.1 防雷装置 1ightning protection system(LPS)

  用于对建筑物进行雷电防护的整套装置,由外部防雷装置和内部防雷装置组成。

  2.0.2 外部防雷装置 external lightning protection system

  用于防护直击雷的防雷装置,由接闪器、引下线和接地装置组成。

  2.0.3 内部防雷装置 internal lightning protection system

  用于减小雷电流在所需防护空间内产生的电磁效应的防雷装置,由屏蔽导体、等电位连接件和电涌保护器等组成。

  2.0.4 接地体 earth electrode

  埋入土壤或混凝土基础中作散流用的导体。

  2.0.5 接地线 earthing conductor

  从引下线断接卡或测试点至接地体的连接导体,或从接地端子、等电位连接带至接地体的连接导体。

  2.0.6 共用接地系统 common earthing system

  将防雷装置、建筑物基础金属构件、低压配电保护线、设备保护接地、屏蔽体接地、防静电接地和信息技术设备逻辑地等相互连接在一起的接地系统。

  2.0.7 电涌保护器 surge protective device(SPD)

  用于限制瞬态过电压和分泄电涌电流的器件。至少含有一个非线性元件。

  2.0.8 后备过电流保护 back-up overcurrent protection

  位于电涌保护器外部的前端,作为电气装置的一部分的过电流保护装置。

  2.0.9 内部系统 internal system

  建筑物内的电气和电子系统。

  2.0.10 电气系统 electrical system

  由低压供电组合部件构成的系统。

  2.0.11 电子系统 electronic system

  由通信设备、计算机、控制和仪表系统、无线电系统和电力电子装置构成的系统。

  2.0.12 检验批 inspection lot

  按同一的生产条件或规定的方式汇总起来供检验用的,由一定的数量样本组成的检验体。

  2.0.13 主控项目 dominant item

  建筑工程中对安全、卫生、环境保护和公众利益起决定性作用的检验项目。

  2.0.14 一般项目 general item

  除主控项目以外的检验项目。

  三 基本规定

  四 接地装置分项工程

  五 引下线分项工程

  六 接闪器分项工程

  七 等电位连接分项工程

  八 屏蔽分项工程

  九 综合布线分项工程

  十 电涌保护器分项工程

  十一 工程质量验收

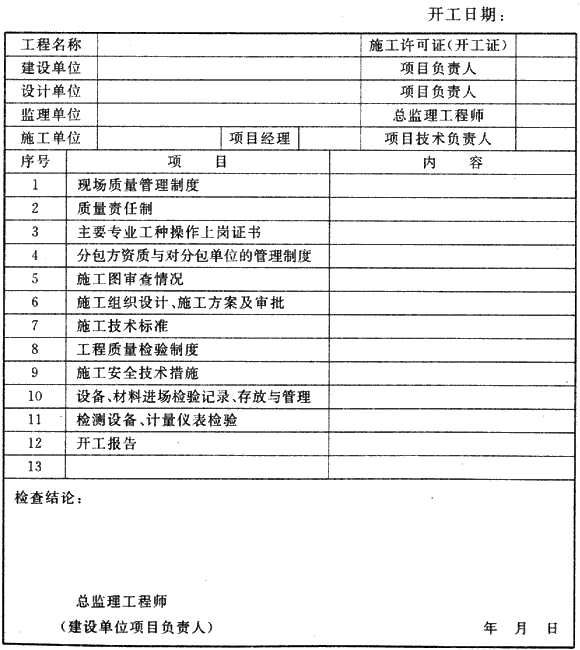

  附录A 施工现场质量管理检查记录

  A.0.1 施工现场质量管理检查记录应由施工单位按表A. 0.1填写,总监理工程师(建设单位项目负责人)进行检查,并做出检查结论。

  表A.0.1施工现场质量管理检查记录

  附录B 外部防雷装置和等电位连接导体的材料、规格

  附录C 电涌保护器分类和应提供的信息要求

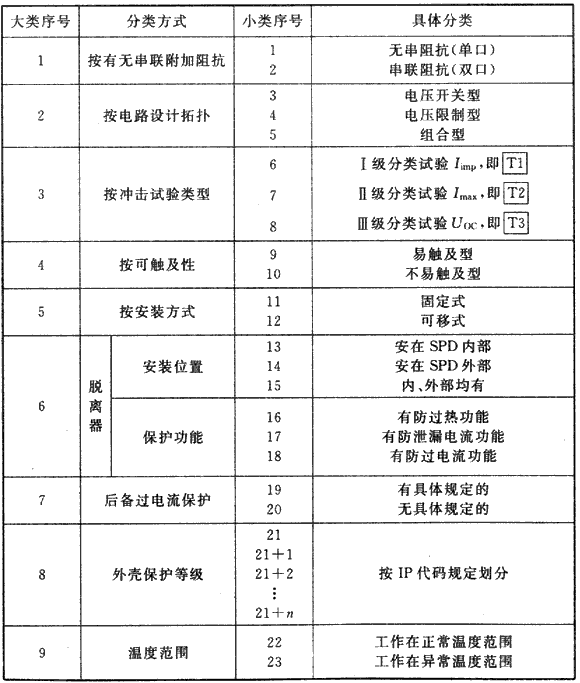

  C.0.1 低压配电系统的SPD分类应符合表C. 0. 1的要求。

  表C.0.1低压配电系统的SPD分类

  C. 0.2 电信、信号网络的SPD分类应符合表C. 0.2-1和C. 0.2-2的要求。

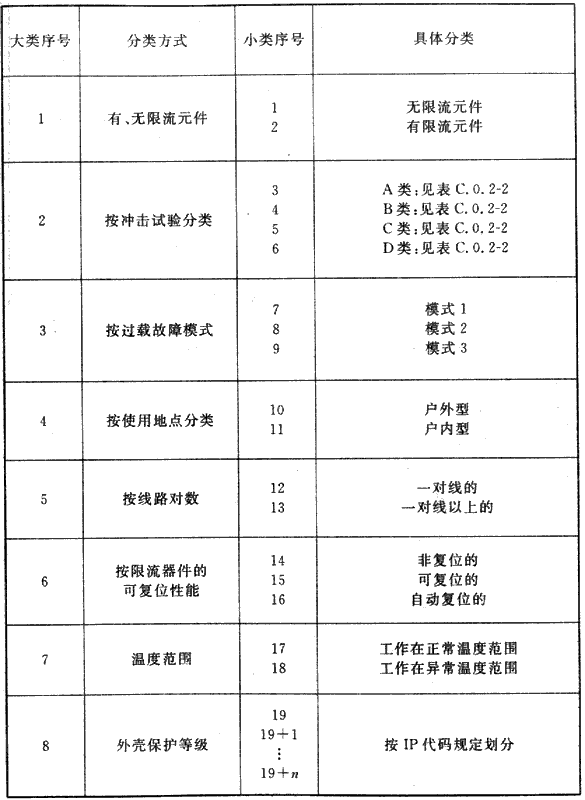

  表C.0.2-1电信、信号网络的SPD分类

  表C.0.2-2SPD按试验方法分类

  C.0.3 SPD生产厂应在其产品标志、铭牌或使用说明书上提供下列信息:

  1 生产厂名、商标及型号。

  2 是否串有阻抗(双口或单口)。

  3 安装方法。

  4 最大持续运行电压Uc(每一种保护模式一个值)。

  5 低压配电系统的SPD生产厂应说明产品属于下列的何种试验类别:

  6 电信和信号网络中的SPD生产厂应说明产品属于下列的何种试验类别:

  1)A1~A2.

  2)B1~B3.

  3)C1~C3.

  4)D1~D2.

  7 Ⅰ级分类及Ⅱ级分类试验预处理中的标称放电电流值,每一种保护模式应为—个值。

  8 电压保护水平,每一种保护模式应为一个值。

  9 额定负载电流IL。

  10 外壳保护等级(当IP>20时)。

  11 承受短路电流。

  12 后备过电流保护推荐的最大额定值。

  13 脱离器动作指示。

  14 具有特殊用途产品的安装位置。

  15 接线端的标志。

  16 连接、机械尺寸、导线长度等安装指南。

  17 电网供电类型。

  18 Ⅰ级分类试验中比能量。

  19 温度范围。

  20 额定断开续流值(除限压型SPD外)。

  21 推荐使用外部断路器的指标。

  22 残流。

  23 暂时过电压耐受特性。

  24 冲击复位时间。

  25 交流耐受能力。

  26 过载故障模式。

  27 传输速率、插入损耗、驻波比、带宽等传输特性。

  28 工作频段。

  29 接口型式。

  30 串联电阻。

  C.0.4 随产品提供的技术文件,应包括下列内容:

  1 包装清单。

  2 产品出厂合格证明书。

  3 安装、使用说明书。

  4 法定检验机构型式试验报告。

  附录D 安 装 图

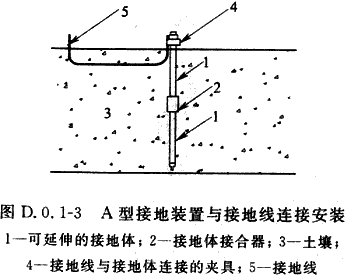

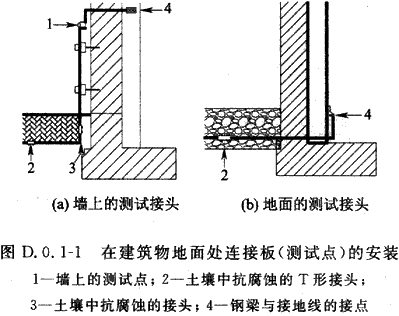

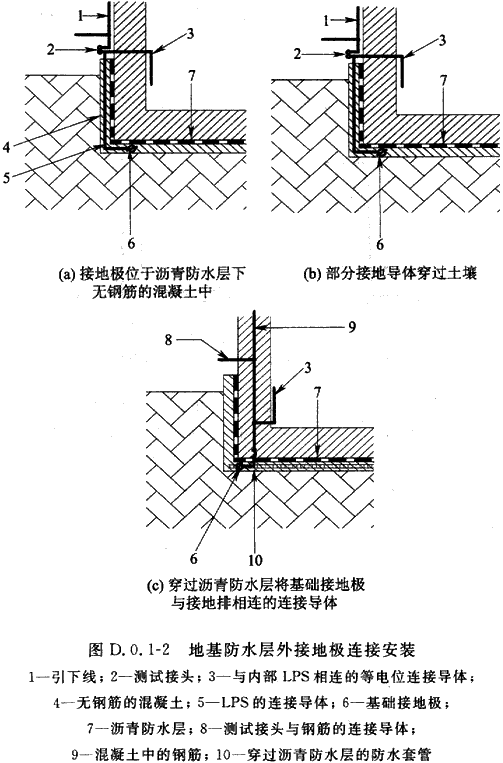

  D.0.1 接地装置安装见图D.0.1-1~图D.0.1-3.

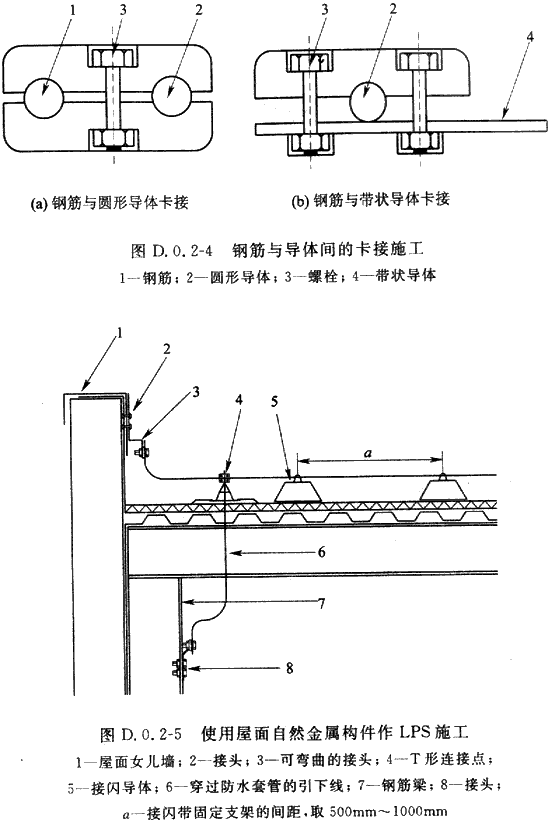

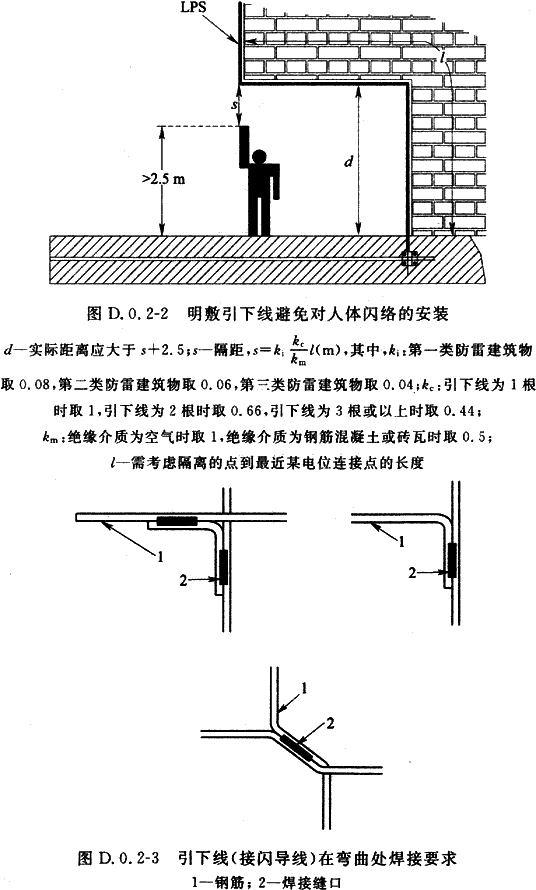

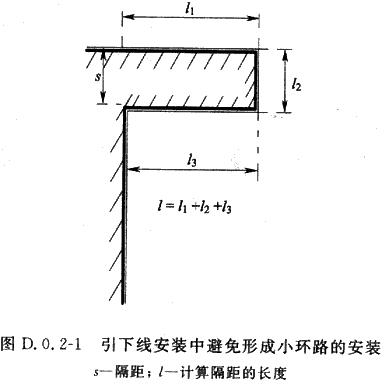

  D.0.2 引下线安装见图D.O.2-1~图D.0.2-5.

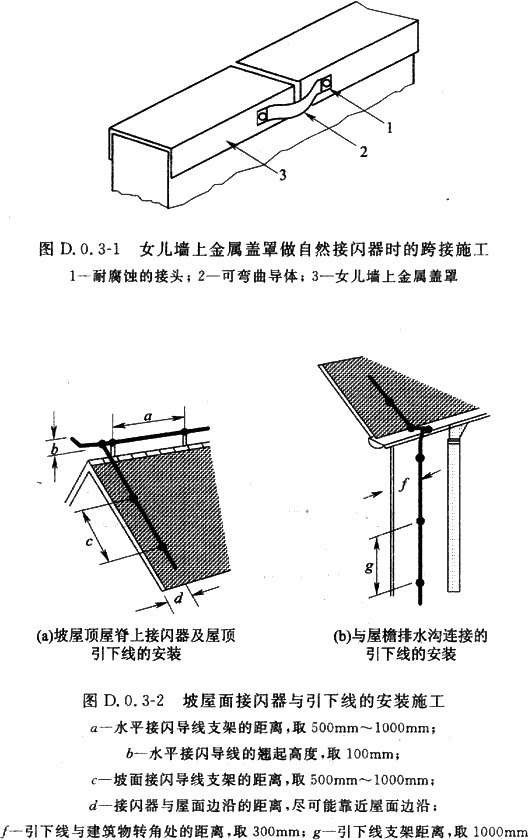

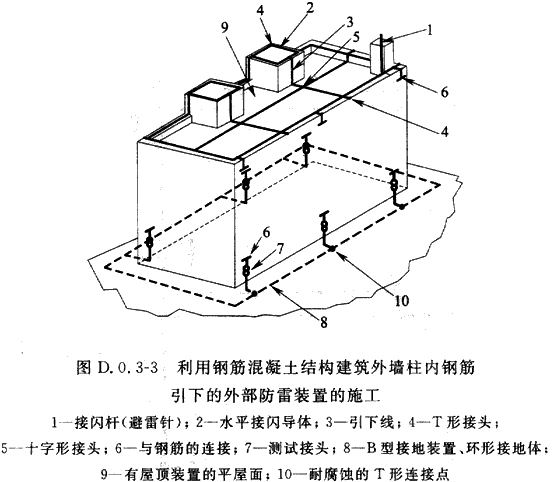

  D.0.3 接闪器安装见图D.O.3-1~图D.0.3-3.

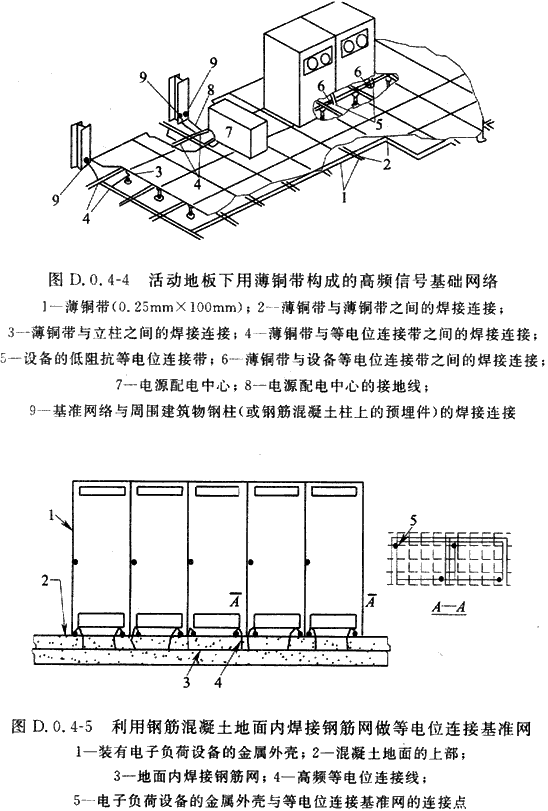

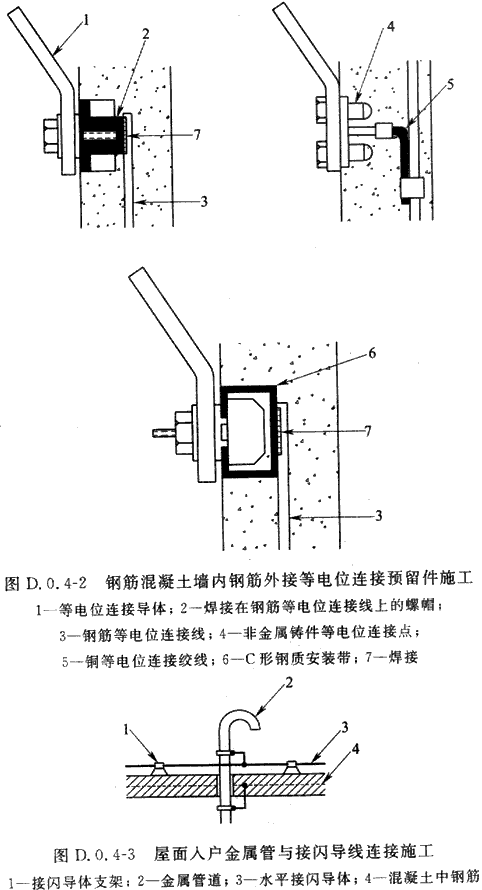

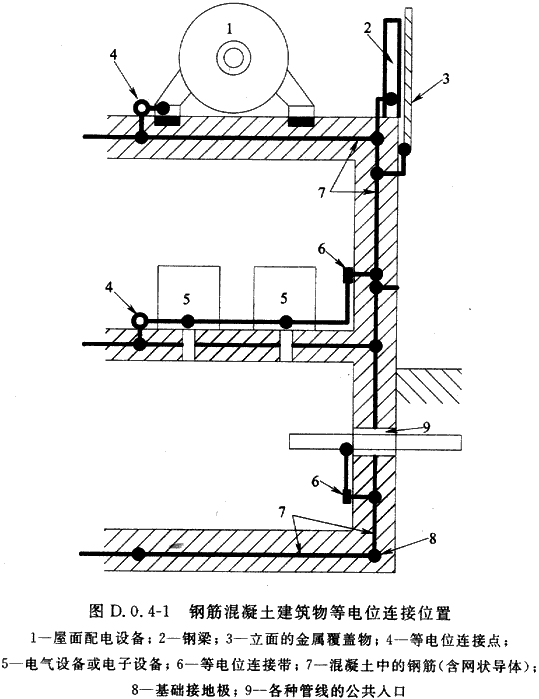

  D.0.4 等电位连接安装见图D.O.4-1~图D.0.4-5.

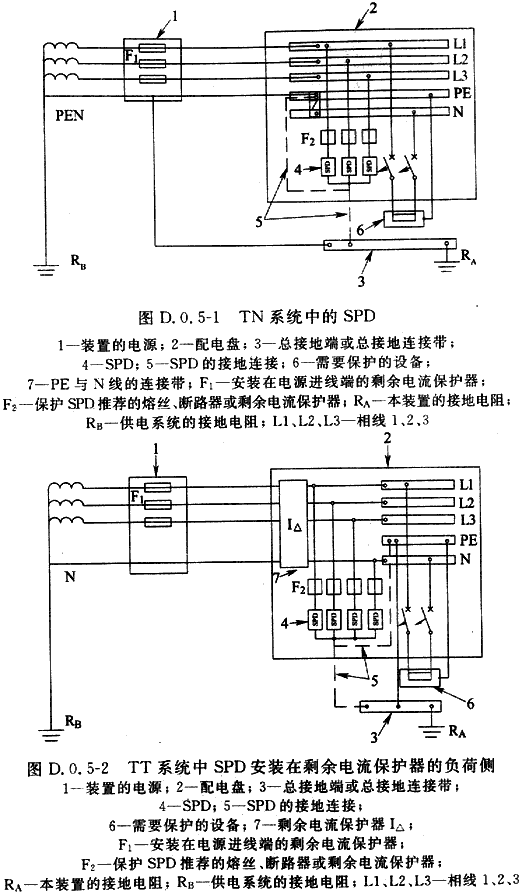

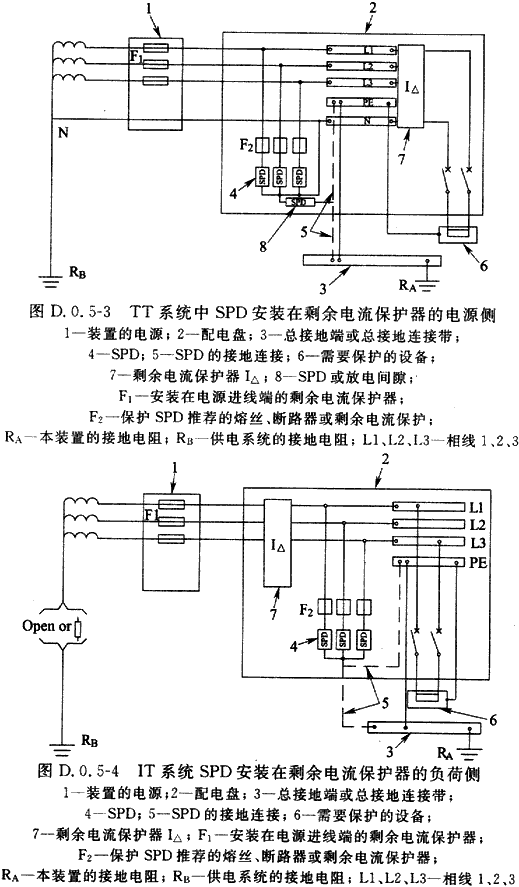

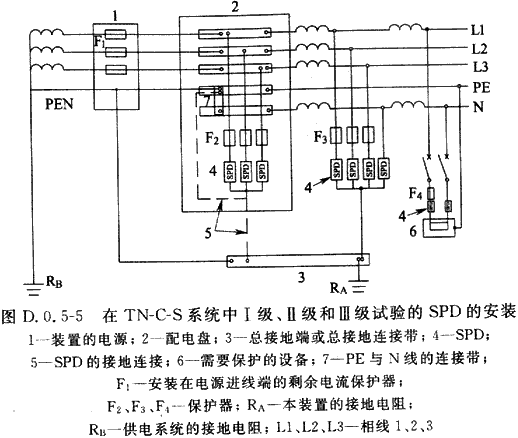

  D.0.5 SPD在TN、TT、IT系统中的安装见图D. 0.5-1~图D.O.5-5.

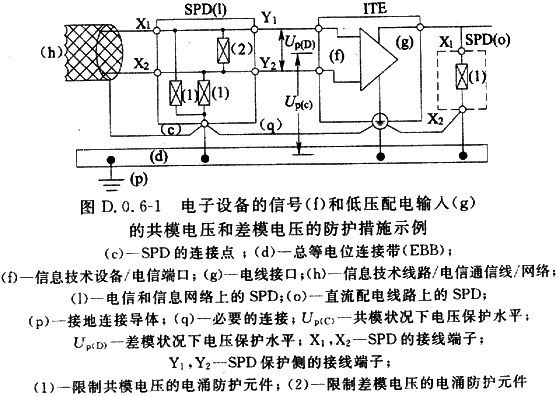

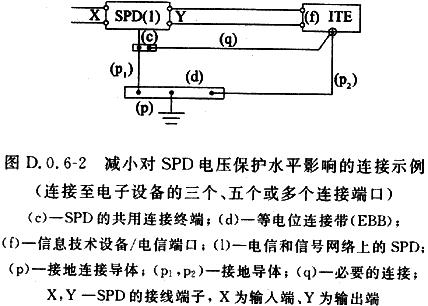

  D.0.6 SPD在电信、信号网络中的安装见图D.0.6-1和图D.0.6-2.

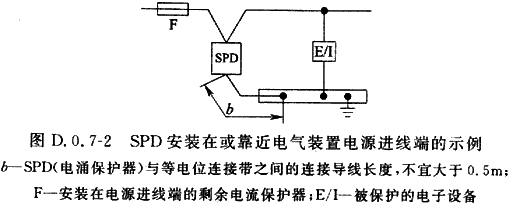

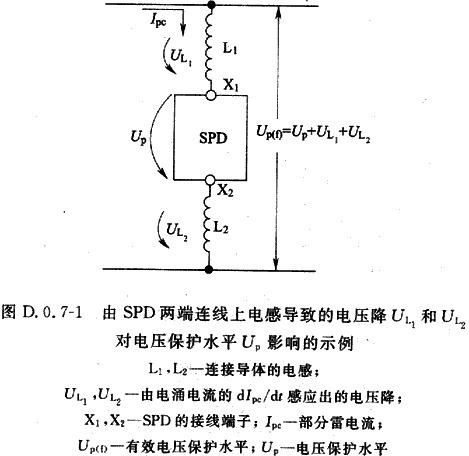

  D. 0.7 安装两端连线应又短又直的SPD在电信、信号网络中的图示见图D.0.7-1和图D.0.7-2.

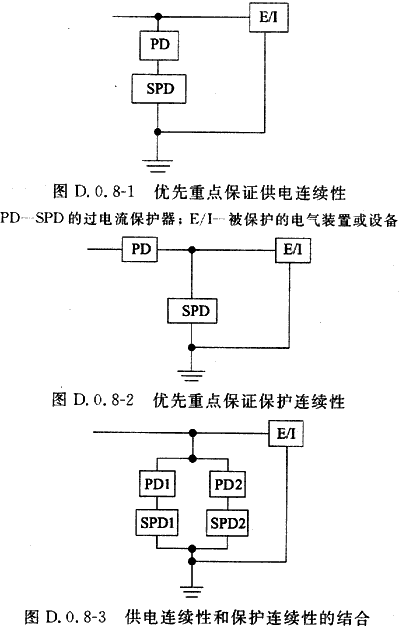

  D.0.8 安装SPD与过电流保护参见图D. 0. 8-1~图D. 0. 8-3.

  附录E 质量验收记录

  E.0.1 检验批的质量验收记录应由施工项目专业质量检查员填写,并由监理工程师(建设单位项目专业技术负责人)组织项目专业质量检查员进行验收。各分项工程应按表E. 0.1-1~表E. 0.1-7记录。

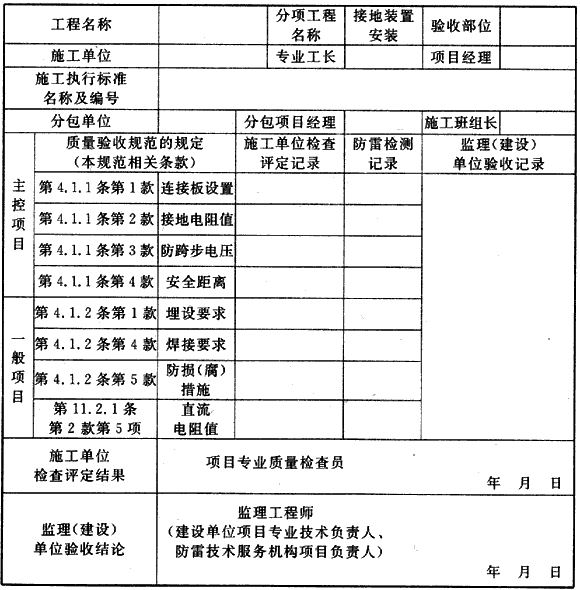

  表 E.0.1-1 接地装置分项工程质量验收记录

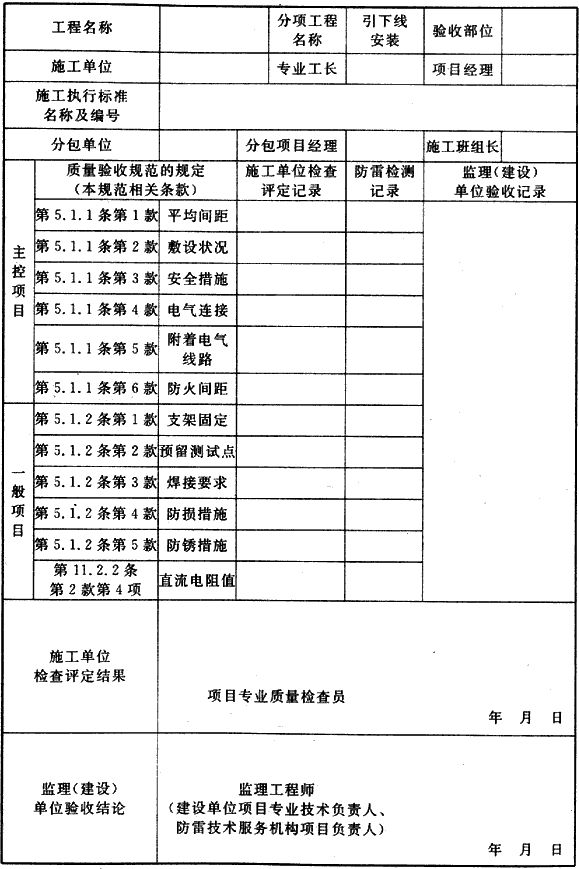

  表 E.0.1-2 引下线分项工程质量验收记录

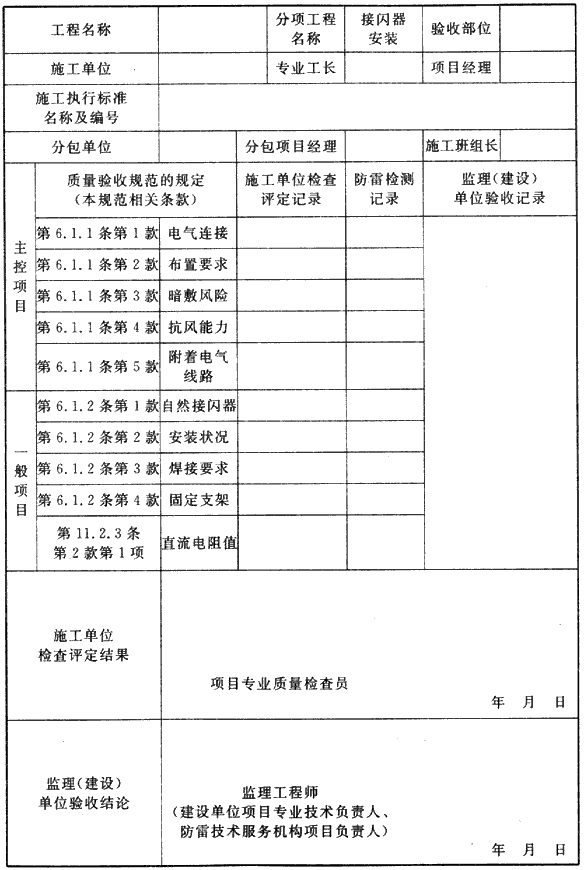

  表 E.0.1-3 接闪器分项工程质量验收记录

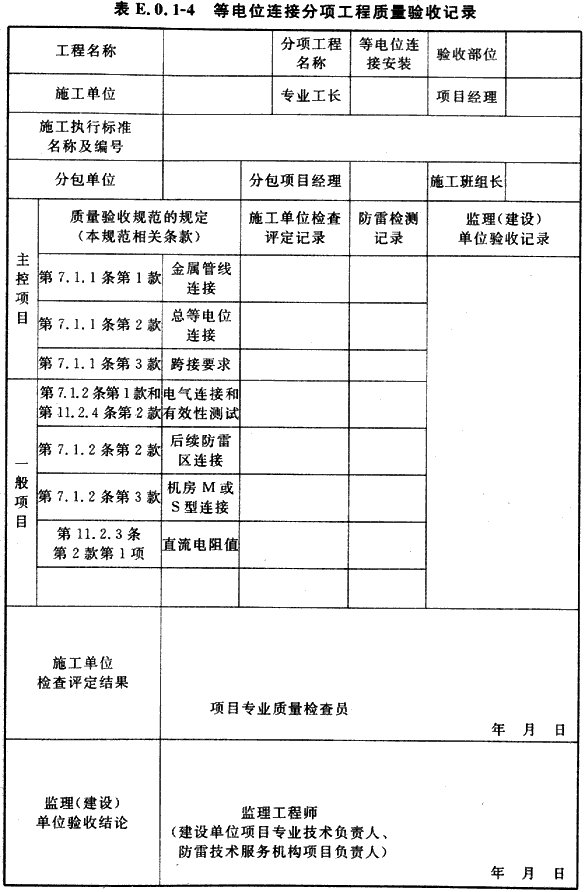

  表 E.0.1-4 等电位连接分项工程质量验收记录

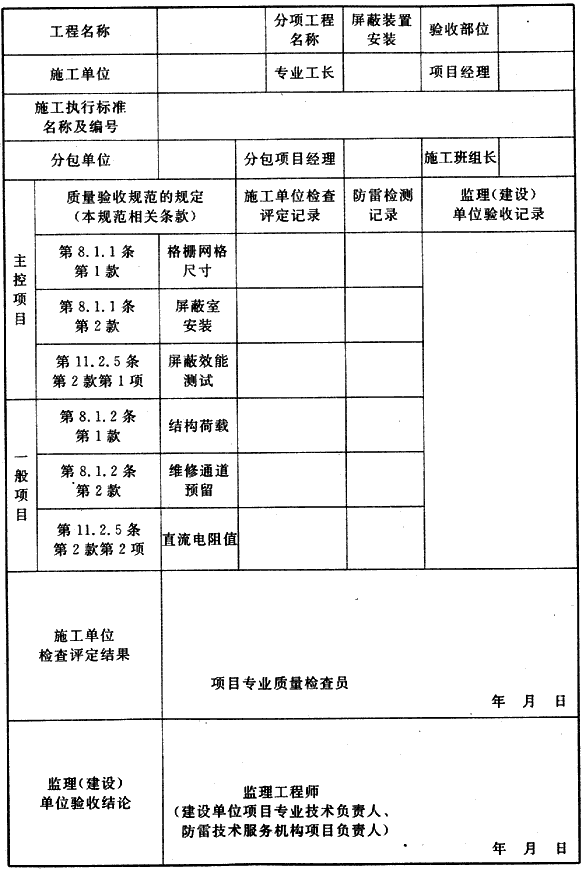

  表 E.0.1-5 屏蔽装置安装分项工程质量验收记录

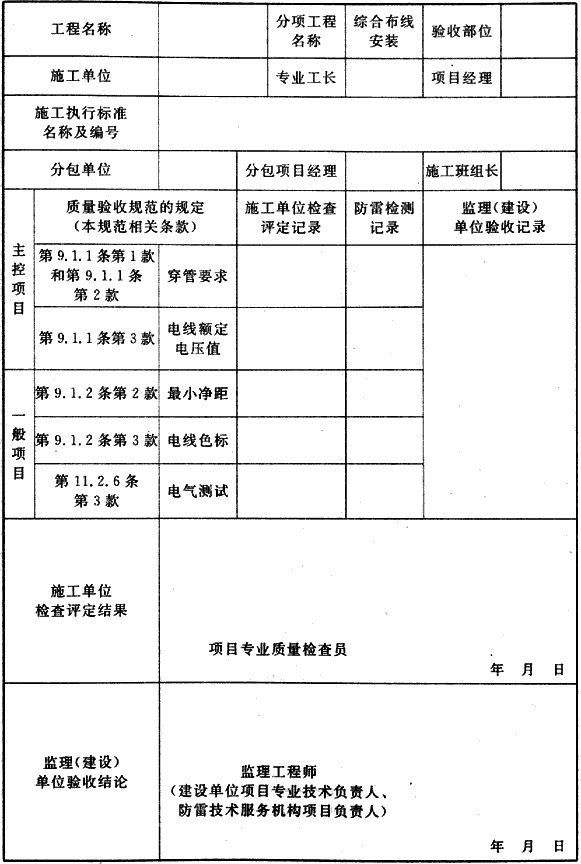

  表 E.0.1-6 综合布线分项工程质量验收记录

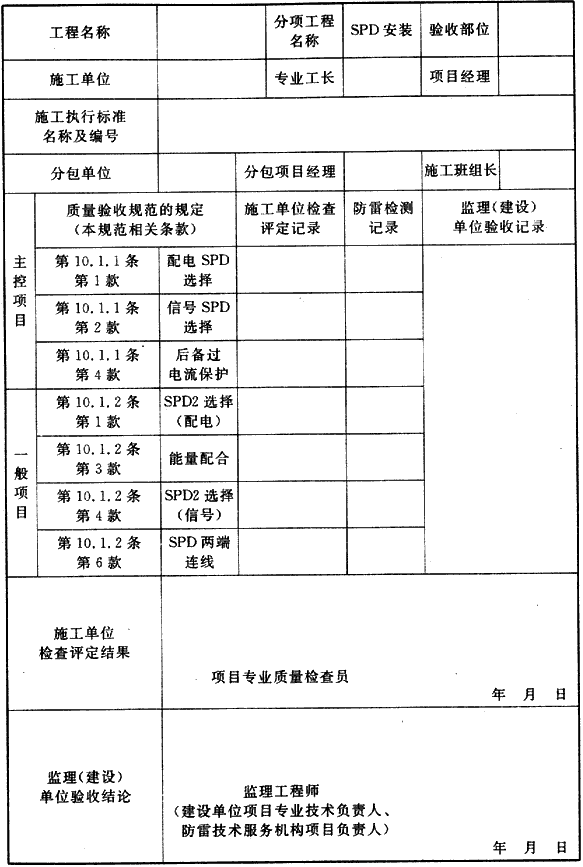

  表 E.0.1-7 SPD分项工程质量验收记录

  E.0.2 防雷工程(子分部)工程质量应由施工项目专业检查员填写,并由总监理工程师(建设单位项目专业负责人)组织相关部门负责人进行验收,同时应按表E. 0.2记录。

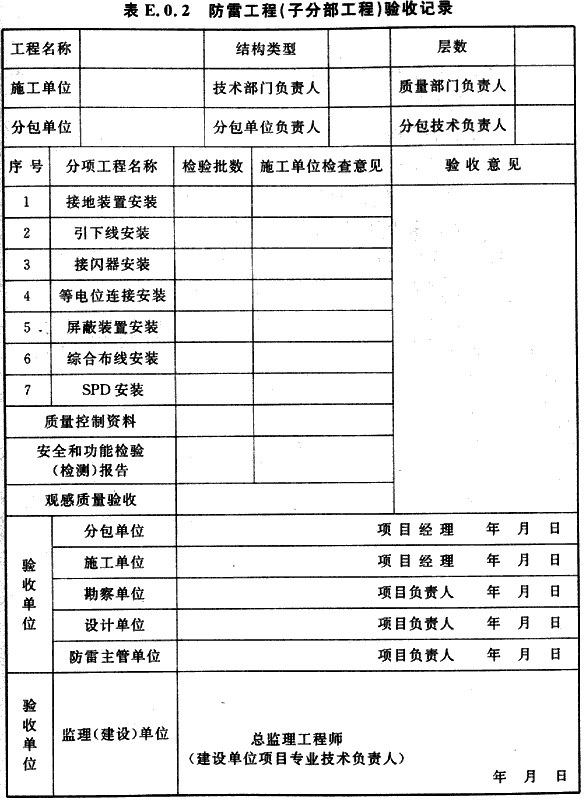

  表 E.0.2 防雷工程(子分部工程)验收记录
