WXS-24000智能电路监控保护器简介
WXS-24000智能电路监控保护器也称智能SPD、Smart-SPD，是一款高性能，高集成化的 电涌保护器，产品集SPD和监测功能为一体，内置许多传感器，可监测电压状 态，SPD内每一路压敏片的脱扣状态，漏流大小和温度，SPD的雷击次数和接 地状态，根据算法对SPD的寿命进行预估。
智能SPD浪涌保护器可以单个安装使用，支持RS485总线通讯，也可以组建成有线网络系统或无 线网络系统使用，支持有线以太网Ethernet和无线Zigbee通讯方式。

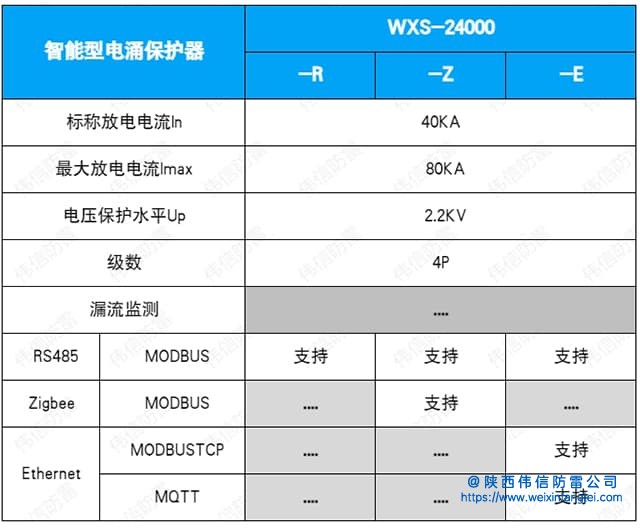

WXS-24000智能电路监控保护器选型说明
WXS-24000智能电路监控保护器适用领域
智能SPD浪涌保护器广泛于住宅和商业建筑、医护行业、光伏发电系统、铁路系统、通信基站、微波通信站、数据中心、工业自动化、再生能源、医院等领域。
WXS-24000智能电路监控保护器功能介绍
1、电涌保护
智能型电涌保护器具有SPD的基本功能，把窜入电源线的瞬时过电压限制在 设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的 设备或系统不受冲击而损坏。
2、实时监测
智能型电涌保护器可实时监测电压状态，SPD内每一路压敏片的脱扣状态， 漏流大小和温度，SPD的雷击次数和接地状态，根据算法对SPD的寿命进行预估。
3、报警功能
智能型电涌保护器可在本地设置报警阈值，显示SPD脱扣状态、温度状态和 工作状态，当状态与设置的报警阈值一致时，状态灯亮红报警。温度报警阈值缺 省值为75.0℃。
4、通讯功能
智能型电涌保护器配有RS485 通讯、Zigbee无线通讯或Ethernet通讯方式。 可通过RS485或Zigbee进行本地通讯，也可通过Ethernet网口以将各种数据远 传到云服务系统，组成雷电防护系统网络。
WXS-24000智能电路监控保护器安装及说明
安装尺寸图
接口说明
(1) L、N：电源输入AC220V
(2) A、B：RS485总线接口
(3) L1、L2、L3、N：接入相线，零线和地线 2P 智能型电涌保护器
(4) 天线接口：无线通讯时，模块底部有天线接口
(5) 网口：Ethernet通讯时，模块顶部有网线接口
接线方式
WXS-24000智能电路监控保护器产品图
避雷针
