电力可控预放电避雷针产品简介
电力专用避雷针,输电线路避雷针，电力可控预放电避雷针，先导放电避雷针由针头、接地引下线、接地装置构成一套保护系统。它的针头不再是单针，而是由主针、动态环、贮能装置组成。可控针由三部分组成：可控针头、引下线、接地装置的总称。可控放电避雷针(针头)由主针、动态环、箝位件、贮能等部件组成的一种装置。
电力可控预放电避雷针功能特点
1、当可控放电避雷针安装高度<200M 时，其保护角为 65°，即在被保护物高度 Hx(M)水平面上保护半径 Rx=2.14(H-Hx),式中h为可控放电避雷针的安装高度(M)。
2、上行雷闪主放电电流的平均幅值7kA。
3、上行雷闪主放电电流的陡度<5kA/uS,针高 H<200M 时,保护角 65°。
4、基本消除了雷闪时产生的感应过电压。
5、绕击概率不大于十万分之一时的保护角为 55°。
6、接地电阻<10(一般地区);<30Q(在高阻区及无人区)
7、抗风能力>风速 50M/S。
8、安装方便,使用期内免维护。
电力可控预放电避雷针保护特性
为了验证可控放电避雷针是否达到设计目的，我们用正极性操作波和直流分别进行了一系列试验，在等同条件下用正极性操作波放电获得的可控放电避雷针与富兰克林避雷针的保护曲线。试验时模拟雷云电极离地面高度为8.5m为了严格的考核可控避雷针的保护性能，操作波试验时没有附加直流电场，可控放电避雷针的保护特性明显优于富兰克林避雷针，就主要参数绕击概率和保护范围而言:是令人满意的。
1、绕击方面
可控放电避雷针有一个相当大的几乎不遭受绕击的保护区域。例如当绕击概率不大于0.001%时(显然在这样的绕击概率下,被保护对象遭绕击的可能性时相当相当小的)保护角高达55°,相比之下富兰克林避雷针实际上几乎没有不受绕击的区域。
2、保护范围
当被保护对象遭受绕击概率允许达到0.1%(目前规程规定的允许值)时,可控放电避雷针的保护角达到66.4°,而富兰克林避雷针保护的保护角远远低于此值(因此,在雷电活动强的地方沿用富兰克林避雷针保护是笔经济的,被保护物遭雷击的可能性也还存在)

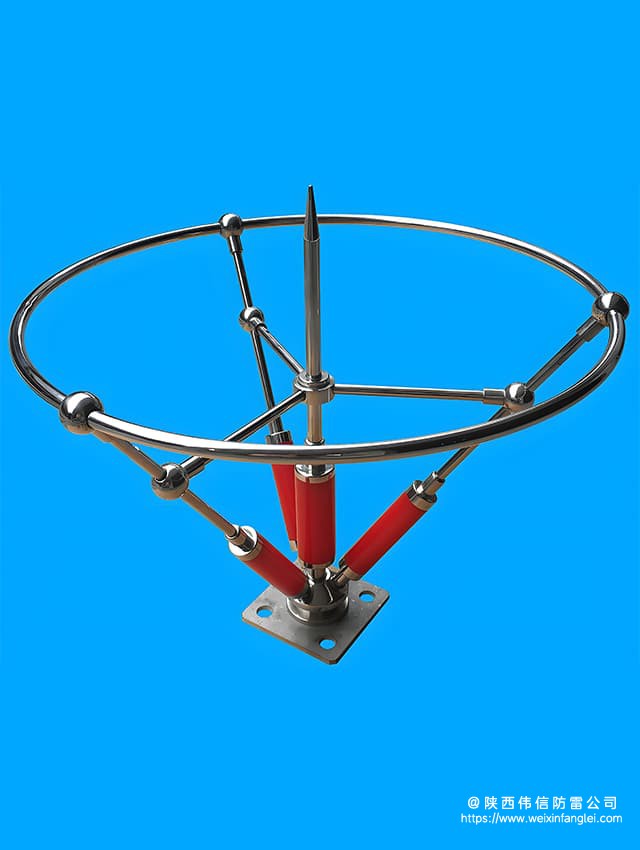

电力可控预放电避雷针产品实拍
避雷针
