KTJ120-煤矿本安型电话交换机安全防爆耦合器

　　KTJ120-煤矿本安型电话交换机安全防爆耦合器概述

　　KTJ120型一般兼矿用本安型电话安全防爆耦合器是矿用通信系统中实现从安全区到非安全区转换的关联必备设备。它与矿用本质安全自动电话机以及输出参数与耦合器输入参数相符的交换机或调度总机配套使用，可完成安全隔离，各种信号传递，并组成可在煤矿井下使用的调度通信系统。

　　煤矿本安型电话交换机安全防爆耦合器型号说明

　　KT：矿用通信系统或设备

　　J：安全连接设备

　　120：登记序号

　　煤矿本安型电话交换机安全防爆耦合器防爆型式

　　地面一般兼矿用本安型，防爆标志[Exib]1.

　　本安型安全防爆耦合器外形尺寸及重量

　　外形尺寸：600mm x 450mm x 1060mm

　　重量：约50kg

　　本安型电话交换机安全防爆耦合器结构

　　耦合器于地面普通兼矿用本质安全型。外壳采用标准 19 英寸机柜，不锈钢板，外壳使用螺钉紧固机柜为落地式，方便按装。

　　本安型电话交换机安全防爆耦合器组成原理

　　采用双重保护电路，使安全端输出的电流与电压被可靠地限制在安全值之内。

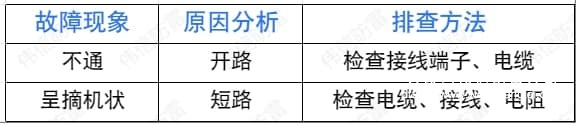

　　煤矿本安型电话交换机安全防爆耦合器故障分析与排除

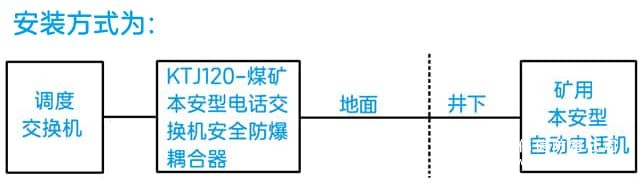

　　煤矿本安型电话交换机安全防爆耦合器安装

　　1、环境要求

　　环境温度:0℃~40℃

　　平均相对湿度:<95%RH(+25℃)

　　2、设备安装

　　A、检查

　　根据装箱清单检查设备种类和数量

　　检查板上的插件插头等有无松动。

　　B、安装

　　注意：一门耦合器只准接一台本安电话机

　　煤矿本安型电话交换机安全防爆耦合器维护和保养

　　1、注意机房内的温度、湿度，不要超过使用范围

　　2、如设备在污染环境下工作，请经常进行印制板部件的去污染工作(除尘、去污等

　　3、注意观察设备的运行情况，如有异常，可更换备用板，或与我公司联系

　　煤矿本安型电话交换机安全防爆耦合器运输、贮存

　　A、运输

　　1、装箱产品在运输过程中，应避免雨雪直接淋袭。

　　2、运输中应有遮棚，注意防日晒、防雨水、防灰尘、防机械损伤;应避免酸、碱及其它腐蚀性气体的腐蚀;避免强烈颠簸震动与撞击。

　　B、贮存

　　存放设备的库房应具备以下条件:

　　1、环境温度:0℃~40℃:

　　2、相对湿度:<90%;

　　3、无急剧温度变化，周围空气中没有酸性和其它有害电子产品气体;

　　4、包装好的耦合器可贮存 18 个月。

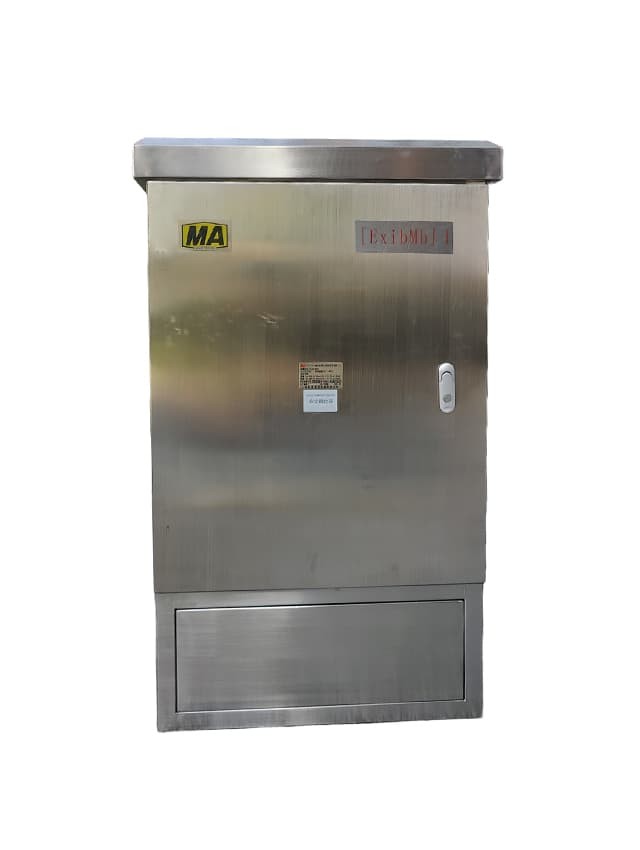

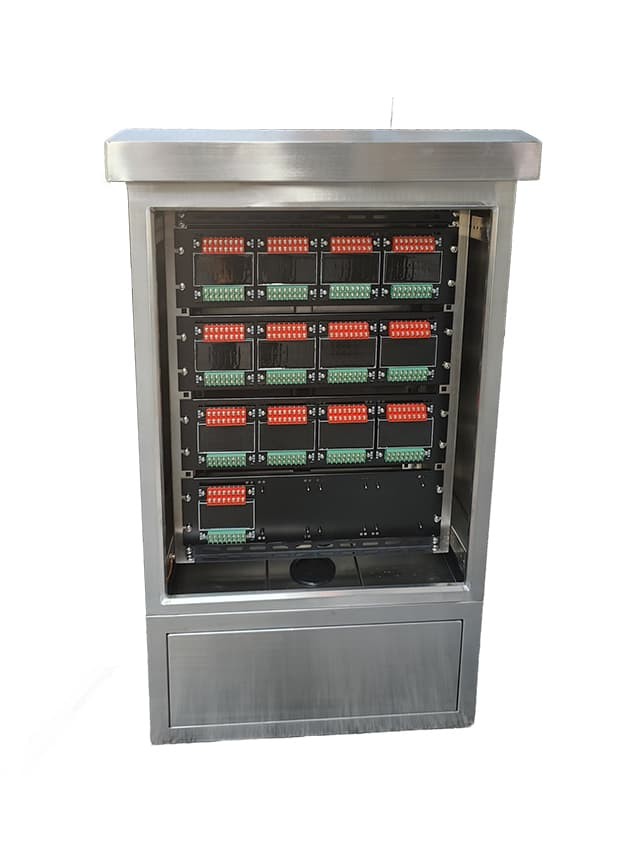

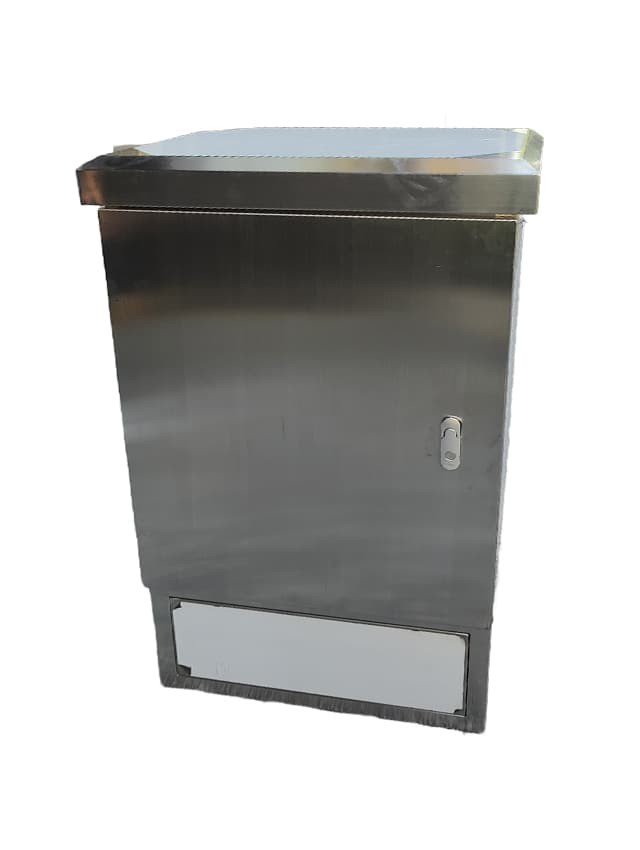

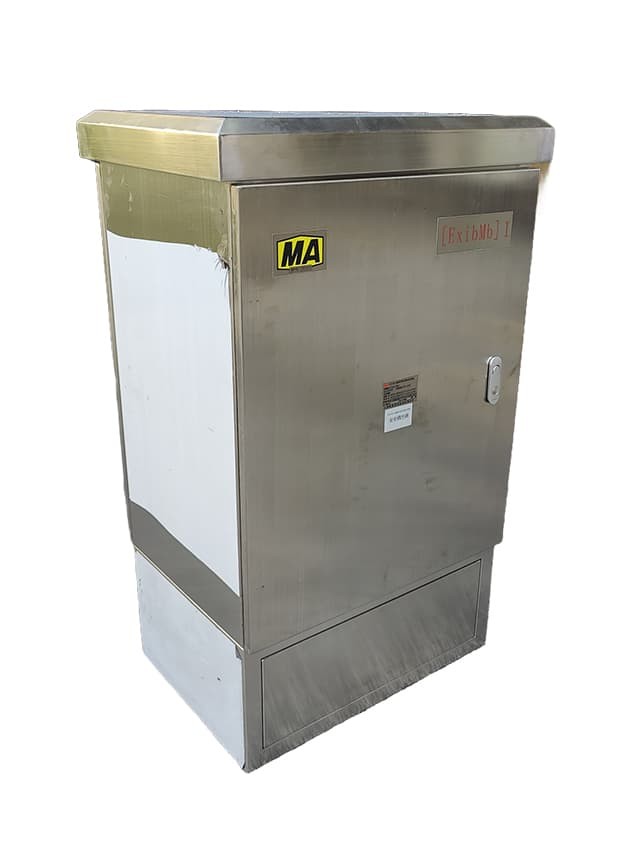

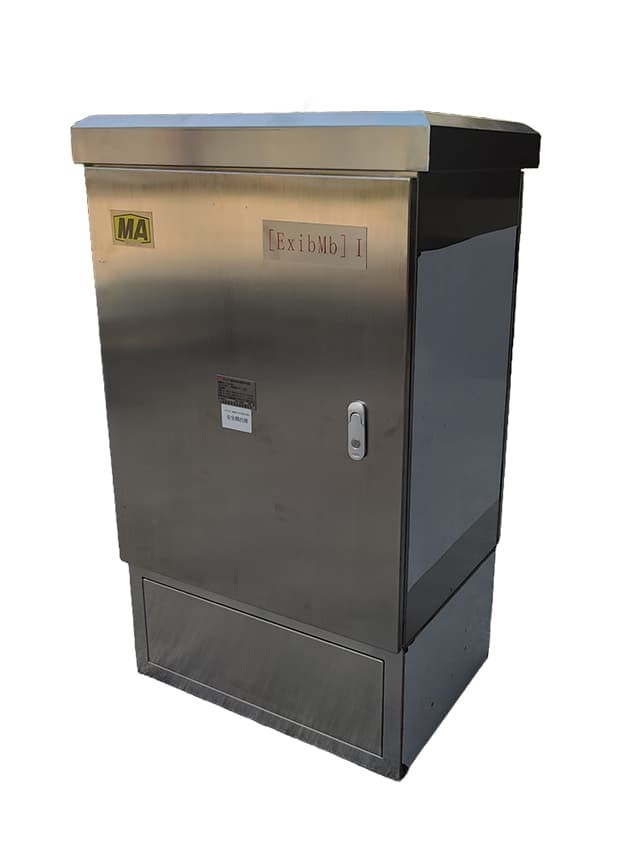

　　KTJ120-煤矿本安型电话交换机安全防爆耦合器实拍图

　　KTJ120-煤矿本安型电话交换机安全防爆耦合器技术参数

　　1、正常工作环境

　　a、环境温度:0~+40℃

　　b、最大平均相对湿度:95%(25℃)

　　c、大气压力:80kPa~106kPa

　　d、无显著振动和冲击的场合

　　e、工作场所:无强磁场干扰、无粉尘、无腐蚀性气体的室内。

　　2、用户线参数

　　a、下井用户线最高直流开路电压:DC50V

　　b、下井用户线最大直流短路电流:26mA

　　c、下井用户线最高铃流开路电压:AC46V

　　d、下井用户线最大铃流工作电流:26mA

　　3、交换功能

　　a、将本质安全电话机发来的摘机信号、拨号信号、紧呼信号等转换成调度交换机能接收的信号:

　　b、将调度交换机发来的铃流信号、紧呼信号、催挂机信号等转换成本质安全电话机能接受的本质安全信号;

　　c、将调度交换机发来的馈电电压转换成本质安全电话机能接受的馈电电压;

　　d、传递双向话音信号;

　　e、实现调度交换机与本质安全电话机之间的各种检测信号的双向转换
