GH环形钢管杆独立避雷针塔

　　GH环形钢管杆独立避雷针塔概述

　　GH环形避雷塔，又称GH系列环形钢管杆避雷塔，是一种专为防止直击雷设计的铁塔型避雷装置。它不仅具有接闪、疏导雷电流入地的功能，还能有效抵抗侧击，保护被防护物免受雷电伤害。

　　GH环形钢管杆独立避雷针塔适用范围

　　GH环形避雷塔广泛应用于各类需要防雷保护的场所，包括但不限于：

　　易燃易爆场所：如弹药库、炸药库、雷管库等。

　　基站、工厂、变电站、热电厂、光伏发电电站等工业设施。

　　通讯设备、建筑物等需要防雷保护的场所。

　　油库、军事库、重要货厂、厂房车间、造纸厂、发电厂等关键设施。

　　GH环形钢管杆独立避雷针塔安装

　　1、避雷针安装时应采取可靠安全措施;整体安装，必须有可靠措施保证结构稳定和不导致永久变形，若分段安装，则应保证连接平整、顶紧;且螺栓要拧紧、插接到位。

　　2、避雷针各构件在安装前，必须对其构件质量进行检查，消缺后可进行。

　　3、避雷针连接段的上下管段对接时，折弯管直焊缝必须错开，错开的间距不小于200mm.

　　4、避雷针安装时要打临时拉线，基础强度达到设计强度的100%方可起吊安装。

　　5、避雷针钢管柱侧设置接地件。

　　6、针体出厂时各段挠曲度不大于段长的千分之五，安装时应注意。

　　7、各构件外形尺寸质量及安装完成后应按GB50205-2001.JGJ81-2002有关要求验收，镀锌检查应按《输电线路铁塔制造技术条件》(GB2694-2003)中各有关条款进行验收，并应提交相关的文件和资料。

　　GH环形钢管杆独立避雷针塔施工

　　1、施工结束后，需在避雷针底部法兰处四周C20细石混凝土保护帽，高200mm,向外做成斜坡。

　　2、本构筑物设计使用年限为50年，设计安全等级为二级。

　　3、避雷针用材不得使用Q235A钢。

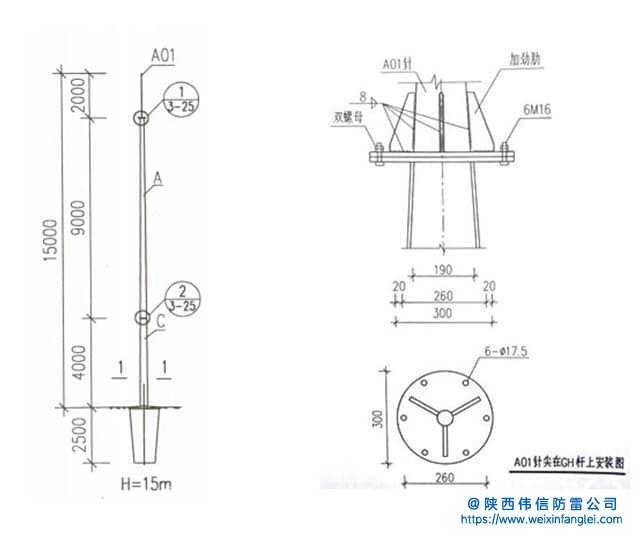

　　GH环形钢管杆独立避雷针塔图纸

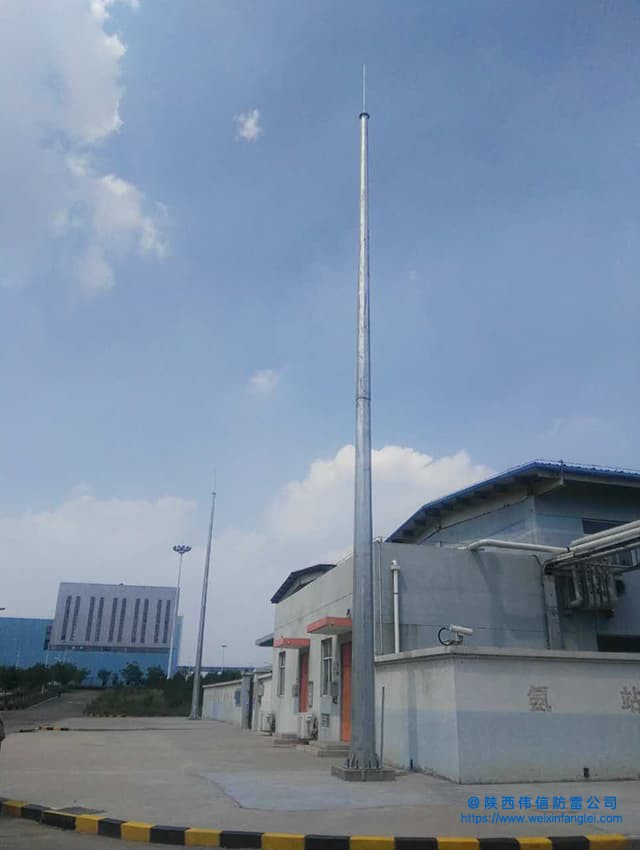

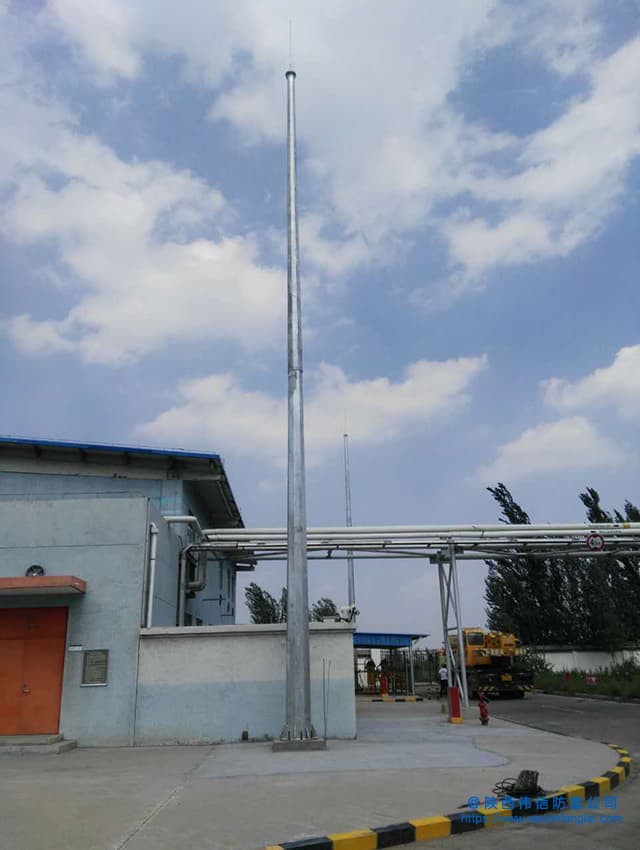

　　GH环形钢管杆独立避雷针塔安装实拍图

　　GH环形钢管杆独立避雷针塔参数
