19米国标环形钢管避雷塔介绍
环形钢管独立避雷针塔，也称为GH系列环形钢管杆避雷塔，是一种专为防止直击雷设计的铁塔型避雷装置。它不仅具有接闪和疏导雷电流入地的功能，还能有效抵抗侧击，保护被防护物免受雷电损害。这种避雷塔的设计符合国家钢结构设计规范和塔桅设计规程，确保其结构安全可靠。
19米国标环形钢管避雷塔特点
一、防直击雷功能
环形钢管杆避雷塔是一种专为防止直击雷设计的装置，能够吸引雷电并将其引导至地面，从而保护被防护物免受雷电伤害。
二、抗侧击能力
除了接闪和疏导雷电流入地的功能外，环形钢管杆避雷塔还具备抗侧击的能力，可以有效抵抗侧向雷电的冲击。
三、美观轻便
这种避雷塔外形美观，重量轻，安装方便，适合在各种环境中使用。
四、适用范围广泛
环形钢管杆避雷塔适用于易燃易爆场所(如弹药库、炸药库等)、基站、工厂、变电站、热电厂、光伏发电电站、通讯设备以及建筑物的直击雷防护。
五、材料结构
通常采用热镀锌钢管作为主要构建材料，具有较好的强度和耐腐蚀性。塔柱采用外法兰盘连接，螺栓受拉不易破坏，降低了维护成本。
六、施工与维护
正确安装和后续的维护保养是确保其防雷功能有效发挥的关键。需要严格遵循各项要求与规范操作，以切实保护被保护物免受雷电威胁。
七、设计规范
在设计和施工过程中，需遵循建筑物防雷设计规范、高耸结构设计规范、钢结构设计规范等国家标准，以确保避雷塔的安全性和可靠性。
19米国标环形钢管避雷塔适用范围
GH系列环形钢管杆避雷塔适用于各种需要防雷保护的场所，如易燃易爆场所(弹药库、炸药库、雷管库等)、气象站、通信基站、仓库、炼油厂、加油站、化工厂、煤矿、变电站等。这种避雷塔不仅外形美观、重量轻、安装方便，而且能够有效地提供防雷保护。
19米国标环形钢管避雷塔图纸
19米国标环形钢管避雷塔构件加工
1、加工前对图中各构件及零件的数量、规格、用途等必须作全面核对，待确定无误后，方可开始加工。
2、施工图中材料表内的长度、节点板尺寸只作估料之用，施工时必须进行放样，并根据放样所需的尺寸进行下料加工。
3、避雷塔顶部采用不锈钢，其余部分采用Q235Bz，各管段之间连接分为法兰和插接连接两种，避雷针加工应严格遵照先行国标及各有关规程规范执行。除尖为无缝管外，其余管段一般采用钢板卷制成型的折弯管。
4、焊接件均为二级焊缝，均采用超声波检测，焊条E4303(注明者除外)，焊剂431;焊接钢丝H08A，焊缝高度不小于对接材料的最小厚度，满焊。
5、避雷针管段部分除锈等级应达到Sa2.其余构件为St2.其质量要求应符合现行国家标准《涂妆前钢材表面锈蚀等级和除锈等级》的规定。
6、所有构件均采用热镀锌防腐，厚度不小于85um，必须保证镀锌质量对构件镀锌后产生的变形应进行校正，并尽量避免搬运过程中发生碰撞变形和镀锌脱落。
7、凡因烧焊或其它原因而是热镀锌层破坏处，焊缝处，均应除锈后补喷锌，再刷919罩面漆二度进行防腐处理。
8、针体分段长度不大于10m，无横向焊缝。
9、针体锥比为1/80左右。
10、加尽肋高度不小于螺栓直径的六倍。
19米国标环形钢管避雷塔安装
1、避雷针安装时应采取可靠安全措施;整体安装，必须有可靠措施保证结构稳定和不导致永久变形，若分段安装，则应保证连接平整、顶紧;且螺栓要拧紧、插接到位。
2、避雷针各构件在安装前，必须对其构件质量进行检查，消缺后可进行。
3、避雷针连接段的上下管段对接时，折弯管直焊缝必须错开，错开的间距不小于200mm.
4、避雷针安装时要打临时拉线，基础强度达到设计强度的100%方可起吊安装。
5、避雷针钢管柱侧设置接地件。
6、针体出厂时各段挠曲度不大于段长的千分之五，安装时应注意。
7、各构件外形尺寸质量及安装完成后应按GB50205-2001.JGJ81-2002有关要求验收，镀锌检查应按《输电线路铁塔制造技术条件》(GB2694-2003)中各有关条款进行验收，并应提交相关的文件和资料。
19米国标环形钢管避雷塔施工注意事项
1、施工结束后，需在避雷针底部法兰处四周C20细石混凝土保护帽，高200mm,向外做成斜坡。
2、本构筑物设计使用年限为50年，设计安全等级为二级。
3、避雷针用材不得使用Q235A钢。
19米国标环形钢管避雷塔售后
1、物流配送
正常情况下在收到订单的5~7天内安排发货，如有特殊情况，则根据实际情况而定!
2、付款方式
支持多种付款方式，具体付款方式可根据实际情况协商而定
3、退换货政策
收到产品后如有异议，请及时与我们取得联系，进行协商解决
4、票据制度
可根据客户需求协商而定

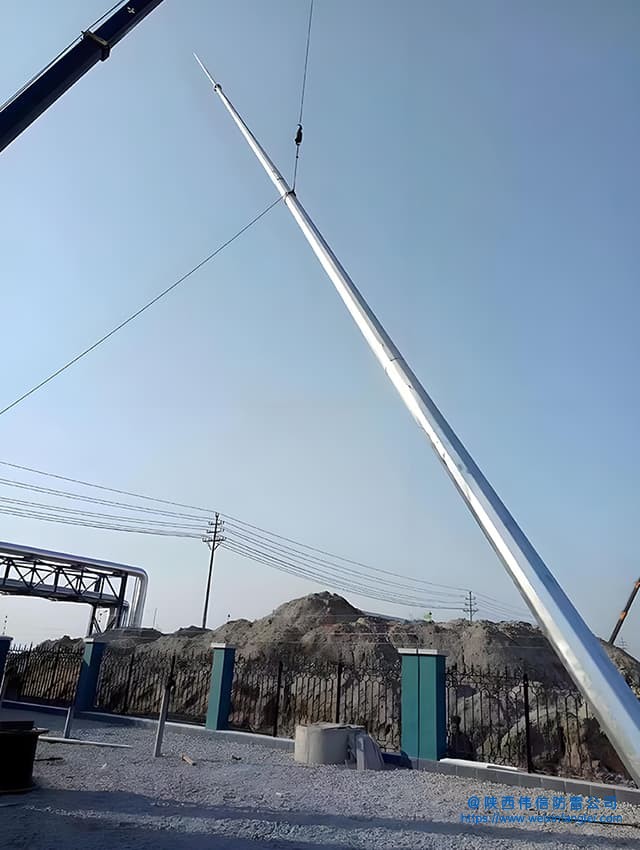

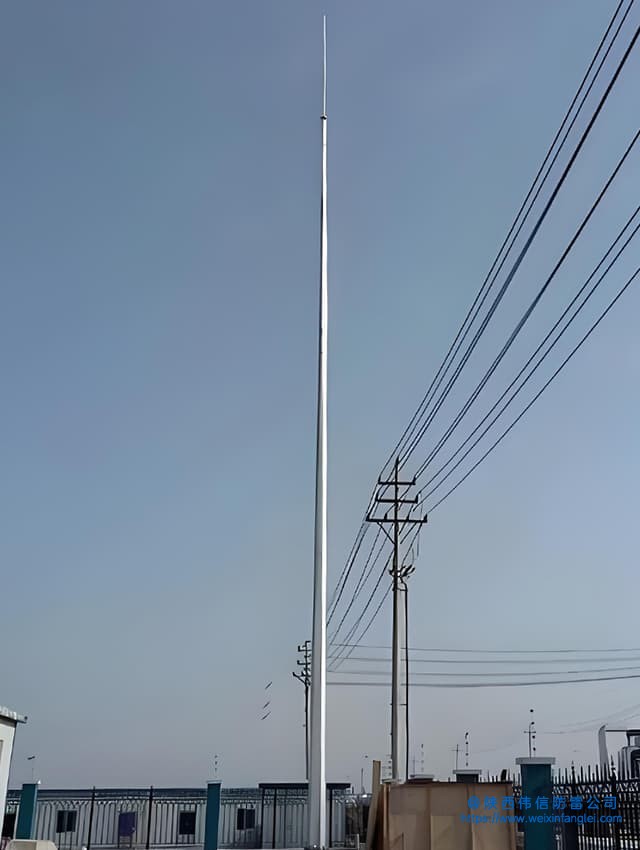

19米国标环形钢管避雷塔产品图片
避雷针
