项目背景
陕西伟信防雷科技承接内蒙古包头某铁路枢纽站"四电"设备房电磁屏蔽工程，针对通信机械室、信号继电器室等核心区域，需构建符合TB/T 3074-2017《铁路信号设备雷电电磁脉冲防护技术条件》的复合屏蔽体系。经实地检测，该站房所处区域年雷暴日达48天，设备房电磁环境噪声值超标3.6倍，亟需专业电磁防护解决方案。
项目采用分层屏蔽理论：

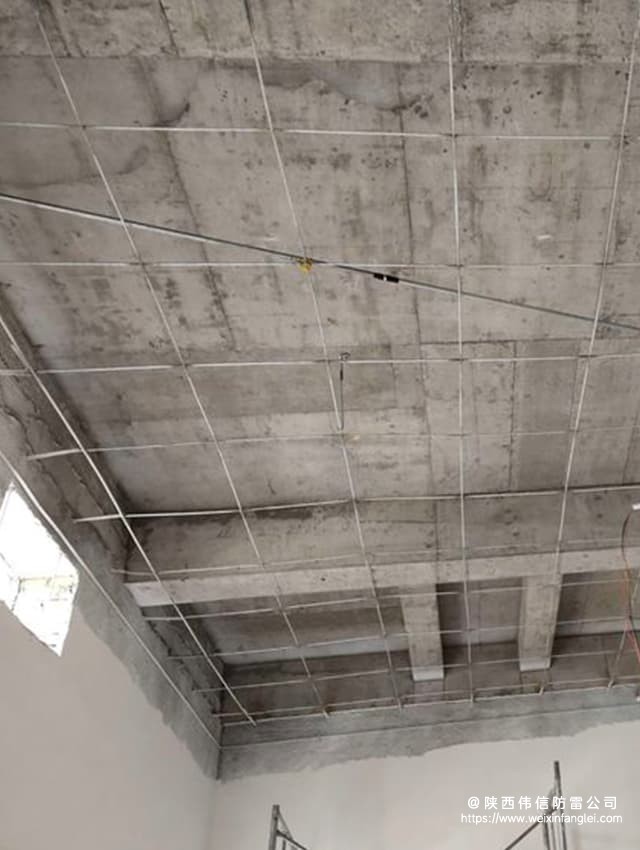

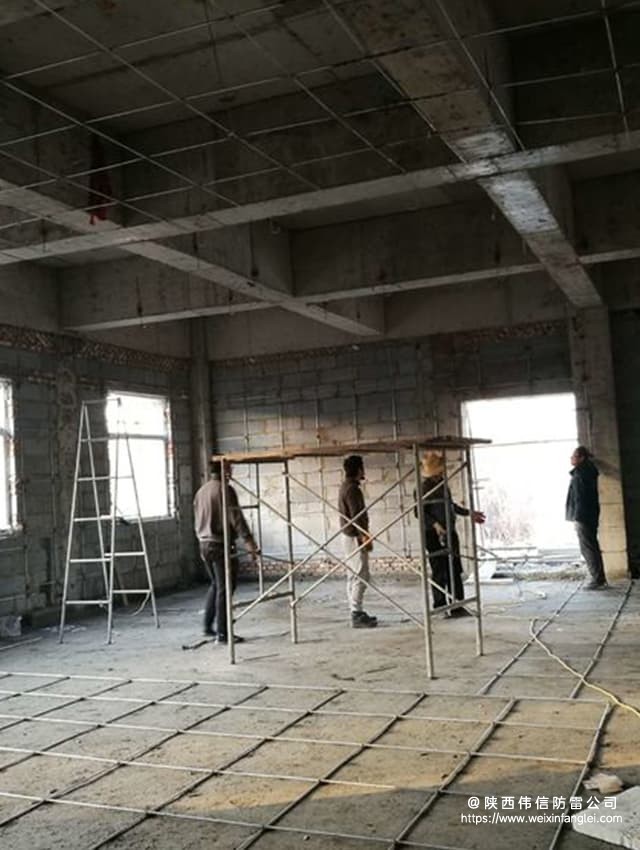

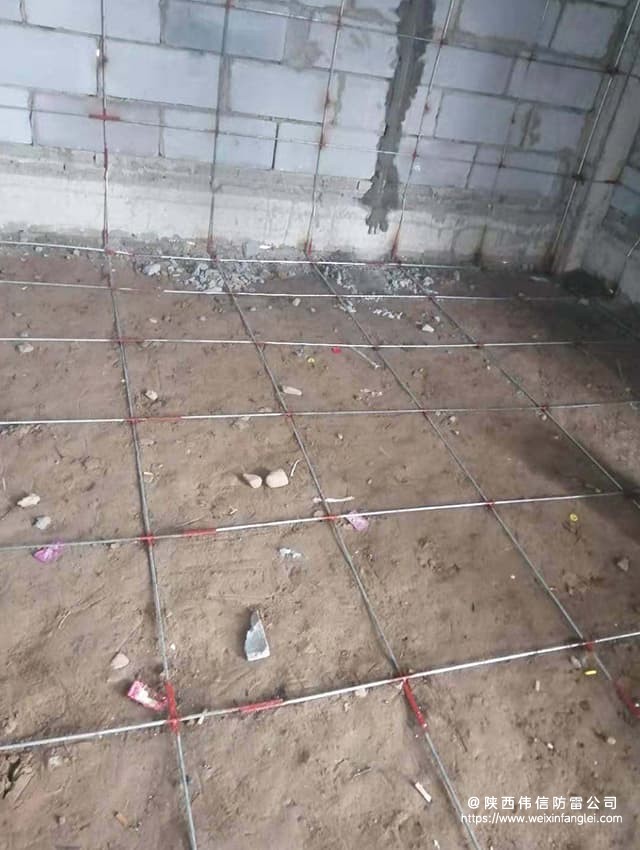

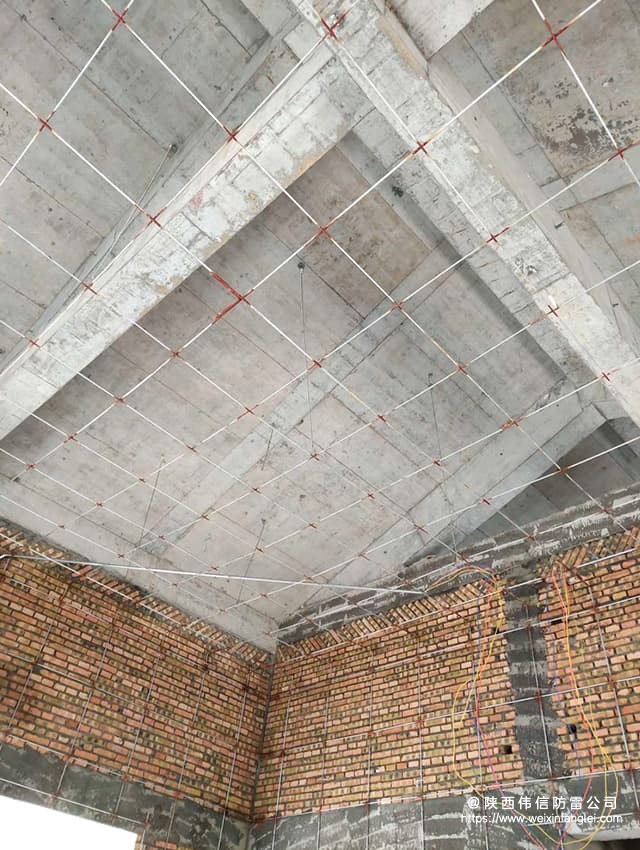

1、结构屏蔽层：在混凝土框架内植入∅12mm热镀锌主筋，构建5m×5m基础网格(符合GB/T 21431-2015要求)
2、精密屏蔽层：增设∅8mm镀铜辅助钢筋，形成600mm×600mm二级网格，双网交叉点采用放热焊接工艺
3、终端防护层：设备柜体与防静电地板形成等电位连接，绝缘阻抗≥100MΩ
施工参数
1、电磁屏蔽效能：30MHz-1GHz频段≥65dB
2、接地系统：铜包钢离子接地极+石墨模块复合降阻，工频接地电阻≤1Ω
3、门窗屏蔽：采用1.5mm镀锌钢板防盗门，与屏蔽网采用M10不锈钢螺栓连接(接触电阻<0.03Ω)
施工流程
1、准备阶段(2天)
三维激光扫描站房结构，BIM建模确定钢筋排布路径
配置防爆型电焊机、钢筋定位仪等特种设备
2、主体施工(7天)
48小时完成主筋布设：采用搭接焊工艺，焊缝长度≥80mm
72小时完成混凝土开槽：使用金刚石切割机精准开槽(深40mm±2mm)
同步实施等电位连接：设备支架与屏蔽网连接点间距≤0.5m
3、验收调试(1天)
使用EMI-2070电磁干扰测试仪验证屏蔽效能
出具CMA认证检测报告(编号：WX/FR-202402-0876)
工程成效
项目交付后，设备房实测：
1、空间磁场强度降至<1A/m(原值18A/m)
2、雷击暂态过电压抑制率>92%
3、信号传输误码率降低至10⁻⁹量级
