防雷接地施工方案

　　陕西伟信防雷科技有限公司具有防雷设计与施工双乙级资质，防雷检测甲级资质，专业从事各类防雷工程及接地施工，防雷装置检测业务二十余年，积累了大量的工程施工经验，选择专业可信的防雷公司就选伟信，欢迎您来电或小窗咨询。

　　接地设计是现代建筑电气设计的重点。防雷接地系统,用电设备外壳及其接地保护线与装置外的可导电物体进行等电位联接,可以避免它们之间可能出现的危险,以保障人身和设备运行的安全。伟信防雷有大量的防雷工程施工案例，都涉及到防雷接地，接地原理和流程都相同，变电站、油库和油罐的防雷接地有些许不同，变电站、油库需要做环形地网，而油罐若装有防雷器，接地做的是4欧姆的感应雷防雷接地，油罐无防雷器，接地做的是10欧姆的直击雷的防雷接地。下面主要介绍下机房的防雷接地。

　　1、机房防雷属于感应雷防护

　　感应雷击防护应主要从线路防护考虑。机房电源进线处应加装电源避雷器，机房信号进线处应加装信号避雷器。计算机场地的安全保护接地应不大于4Ω，交流工作接地应不大于4Ω。直流工作接地如果设备有特殊要求，按设备的特殊要求接地，无特殊要求则参照交流工作接地的要求，应不大于4Ω。

　　2、防雷接地的制作方法

　　人工接地体在土壤中的埋设深度大于0.8米，(冻土层除外)埋在土壤中的接地装置，其连接应采用焊接，并在焊接处作防腐处理。垂直接地体宜直接打入地网沟内，其间距不宜小于其长度的2 倍并均匀布置。垂直接地体坑内、水平接地体沟内宜用低电阻率土壤回填并分层夯实。在高土壤电阻率地区，宜采用换土法、降阻剂法或其它新技术、新材料降低接地装置的接地电阻。以下为伟信的接地实例和接地图纸。

　　施工过程中，接地装置连接应可靠，连接处不应松动、脱焊、接触不良。接地装置施工完工后，测试接地电阻值必须符合设计要求，隐蔽工程部分应有检查验收合格记录。

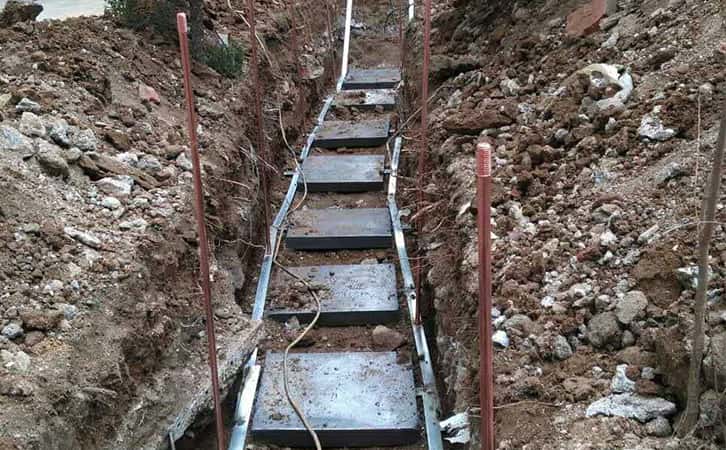

　　(伟信接地实例)

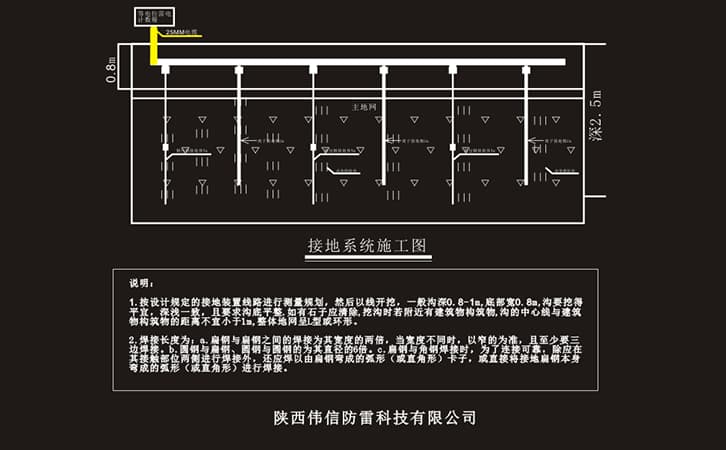

　　(伟信接地图纸)

　　3、机房防雷接地根据实际情况采用以下材料：

　　a. 烧制或压制型接地模块 b. 离子型接地极 c. 高效型物理降阻剂 d. 锌包钢或铜包钢材料    e.牺牲阳极保护材料

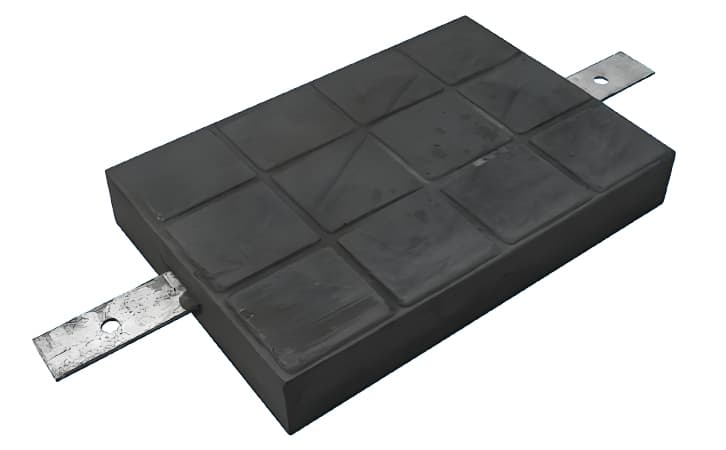

　　4、接地模块推荐：非金属接地模块YBD-02M(500*400*60)

　　产品性能及特点

　　4.1、接触电阻大大降低     4.2、接地电阻稳定

　　4.3、减少地电位及反击     4.4、使用寿命长    4.5、施工安装简单

　　产品使用方法

　　4.6、低电阻接地模块可选有垂直埋置或水平埋置。埋置深度不宜小于0.6米.

　　4.7、采用多个模块埋置时,模块相距不宜小于4.0米.如条件不允许,或适当减小,与此同时就减小计算模块用量时模块系数的取值.

　　4.8、把模块包裹上高效防腐降阻剂.

　　4.9、回填上时应多灌水,分层夯实,回填完毕后再次浇水湿润.等模块充分吸湿

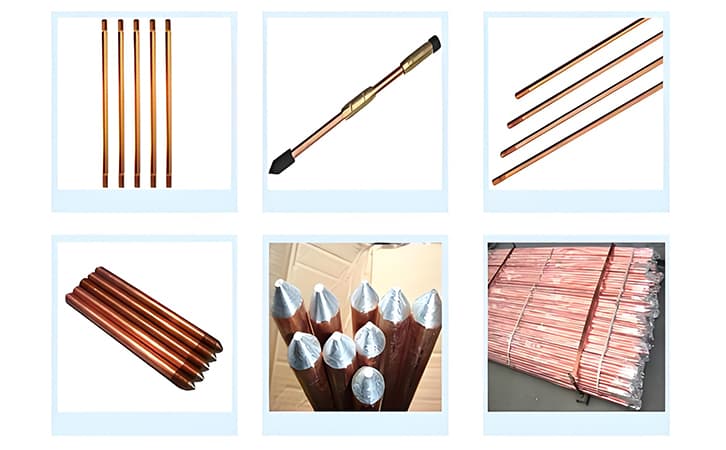

　　5、离子型接地极推荐：铜包钢接地棒YBD-01B

　　产品使用方法：

　　铜包钢接地棒有组合式和单根式的两种，组合式接地棒施工更加方便，配有同轴连接管、驱动头和钻头等配件，根据不同地质及使用要求可以通过硅黄铜连接管连接，任意增加镀铜接地棒的长度。顶端采用驱动头(连接螺栓)连接，供接地棒打深时打击使用。末端采用特制钻头(连接螺栓)连接，将接地棒打深。

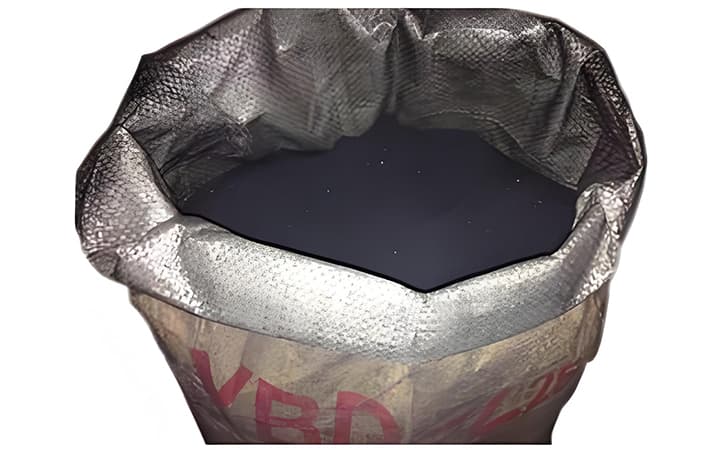

　　6、高效型物理降阻剂推荐：高效降阻剂YBD-Z25

　　产品优点

　　降阻效果明显，能减少施工工作量，可少打接地体，尤其可用水平接地体代替难于施工的垂直接地体(在山区及岩石地区等)。施工方便，可解决施工场地受局限的困难，可大量节省金属材料，具有长效性与稳定性，防腐性能好。具有良好的吸水性和保水性，不易随水土流失，较少受气候的影响。综合技术经济性好等。

　　降阻剂的使用方法

　　1、先按接地工程设计要求，参照以下施工图的方法，挖好水平接地沟或垂直接地孔：

　　2、焊接、支撑好金属接地体，金属接地体焊接牢固，表面干净无锈迹;接地装置的焊接长度：对扁钢为宽边的2倍;对圆钢为其直径的10倍。

　　3、降阻剂与水按1：(0.5～1)比例在容器内搅拌均匀成

　　浆体状，否则影响降阻效果和防腐蚀效果;

　　4、将搅拌均匀的降阻剂敷于接地沟或孔内，将金属接地体包裹均匀，6～12小时后封土夯实。在敷设过程中，不得将泥沙等杂物接触金属接地体或混入降阻剂中。

　　5、对于深井接地，通常井深由找到电阻率低的地层或地下水来决定，一般达数十米。
