0.5欧姆防雷接地方案

　　一、0.5欧姆降阻方法

　　0.5欧姆防雷接地一般采用水平接地和深井接地相结合的方式，组成一套接地系统来达到0.5欧姆接地电阻要求。

　　二、0.5欧姆接地方式

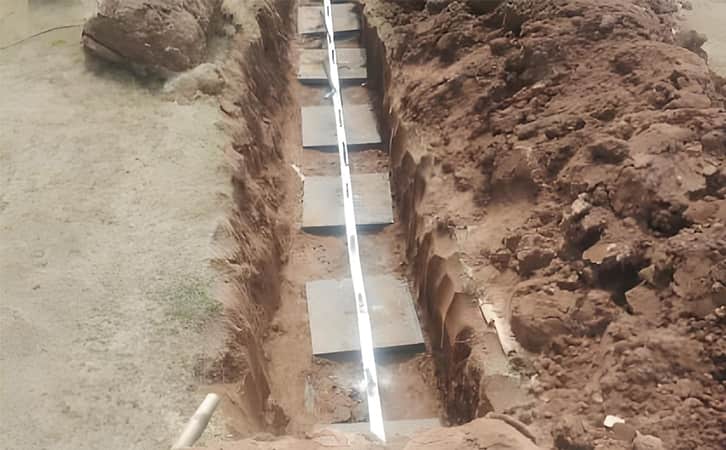

　　1、水平接地

　　降阻到0.5欧姆，根据环境和原降阻方式分析，采用接地网和深井接地两种结合的方式，既节省了成本，也能满足0.5欧姆要求，根据现场情况决定施工方式。

　　地网在80m*100m范围内开挖大于1米深， 接地网采用水平接地和垂直接地相结合的方式，地网采用40*40的石墨缆(也可用镀铜扁钢，铜排)，平铺成5m*5m的网格，每隔1.2米做一个石墨物理接地模块水平平铺，每间隔一个水平接地模块，安装一个垂直接地采用80*1500的圆柱形烧制接地模块，挖1.5米深，把接地体放入，并注入高效降阻剂，连接到石墨缆上，同时在石墨缆交叉网格处做3米长的离子接地棒并注入降阻剂，通过石墨缆并联到接地网上，与圆柱形烧制模块共同组成新的地网，根据现场情况，尽可能的降低电阻。

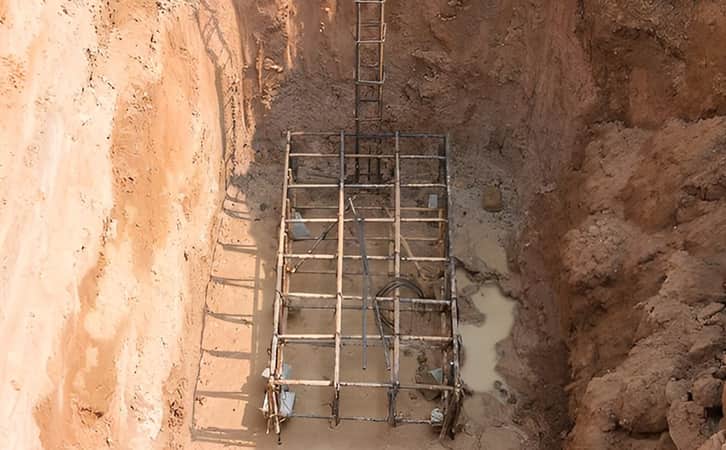

　　2、深井接地

　　水平接地电阻达到一定电阻值后，是基本不能再降下去的，需要做深井接地和水平接地并联。深井接地极是指首先通过深井钻孔，然后将设计深度等长的垂直接地极置入孔中，采用低电阻率材料填充空隙，最后达到高效降低接地电阻目的一种垂直接地体。一般采用的深井接地，深大概为20-30米，需要4口井，在四个角落打井。采用2根扁钢导出，深井填充石墨缆和高效降阻剂或钢管混填的方式，深井做好后会与水平接地网并联，与之并联后，测试接地电阻小于0.5欧姆回填。
