石油石化场所防雷设计方案

　　一、直击雷防护

　　根据《建筑物防雷设计规范》(2010版)GB50057-2010.应按照建筑物的重要性、使用性质、发生雷击事故的可能性和后果，采油厂各类别站房应划分为二类防雷建筑物。

　　接地：要求其冲击接地电阻不大于10Ω。

　　二、站房防闪电电涌侵入

　　低压电源引入的总配电端处装设电源一级浪涌保护器，重要设备前端配电端应装设浪涌保护器。

　　三、防静电措施

　　应符合《石油天然气工程设计防火规范》(GB50183-2004)中9.3.6下列甲、乙、丙A 类油品(原油除外)、液化石油气、天然气凝液作业场所，应设消除人体静电装置。

　　注：防直击雷接地必须与设备接地分开，防止反击。

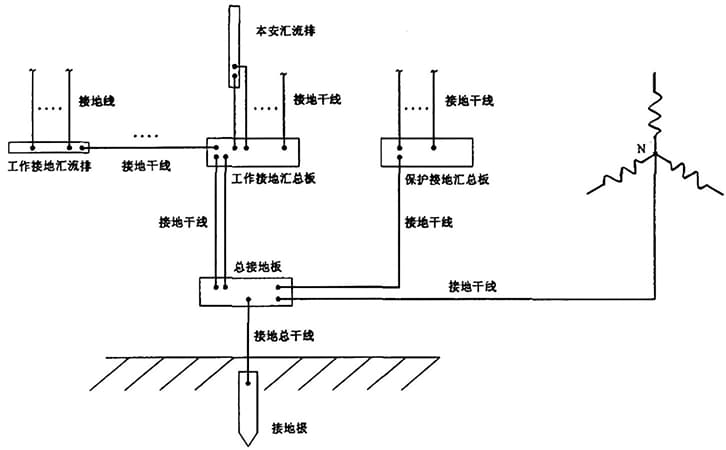

　　四、接地系统

　　石油化工场所，不合格点最多的是接地电阻超标。

　　其中防直击雷设计接地电阻R≤10Ω，供电设备及仪器设计接地电阻R≤4Ω。
