  1欧姆防雷接地施工方案

  一、防雷设计依据

  设计依据主要包括:

  1.1.《建筑物防雷设计规范》GB50057-2010

  1.2《建筑物电子信息系统防雷技术规范》GB50343-2012

  1.3《建筑电气工程施工质量验收规范》GB50303-2011

  1.4《电气装置安装工程接地装置施工及验收规范》GB50169-2011

  1.5《电气装置安装工程电气设备交接试验标准》GB50150-2012

  1.6《交流电气装置的接地》DL/T-621-2011

  1.7《交流电气装置的过电压保护和绝缘配合》DL/T620-2012

  二、防雷接地施工步骤

  1、欧姆防雷接地施工步骤:

  (1)土方开挖

  接地装置根据现场实际情况进行敷设,接地装置距建筑外墙不小于1米以外。在敷设接地极以前,需沿预设接地体装置的线路挖沟,以便打入接地体和敷设连接这些接地体的铜排。接地装置需埋于地表层以下,一般接地体顶部距地面应不小于0.6m。

  按设计规定的接接地装置线路进行测量划线,然后以线开挖,一般沟深0.8-1.0m,沟上部宽0.8m,底部宽0.6m,沟要挖得平直,深浅一致,且要求沟底平整。如有石子应清除。挖沟时如附近有建筑物或构筑物,沟的中心线与建筑物或构筑物的距离不宜小于2m。

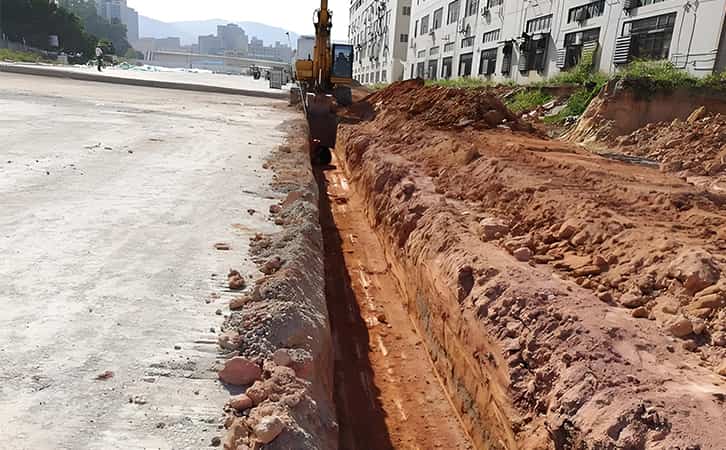

    伟信防雷土方开挖施工图

  (2)埋设WX-J/2000垂直接地体

  挖好沟以后,尽快敷设接地体,以防止塌方。接地体采用电镐打入地中,接地体与地面保持垂直,防止接地体与土壤产生间隙,增加接地电阻影响散流效果。

  垂直接地体采用2000mm的离子接地极。接地极应敷设在易于检查的地方,且应有防止机械损伤及化学腐蚀的保护措施。从接地干线敷设到用电设备的接地支线的距离越短越好。

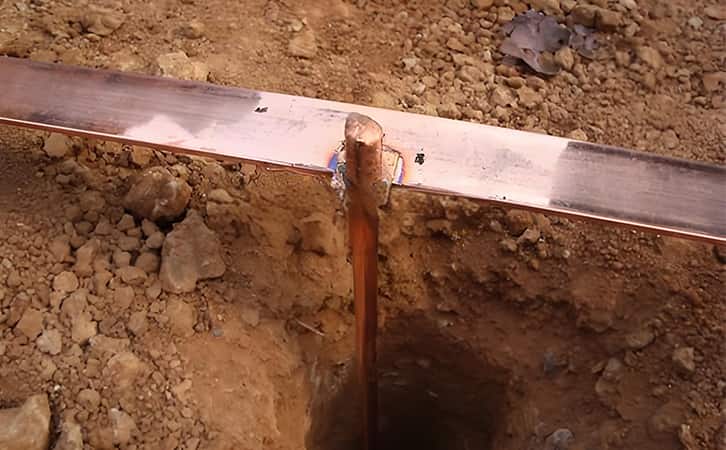

    伟信防雷垂直接地体

  (3)敷设水平接地模块

  水平接地模块采用400*400*45的复合接地模块。在WX-J/2000垂直接地体埋设好以后,将模块平放于沟内,以便于进行焊接,并减小散流电阻。水平接地体与WX-J/2000垂直接地体热熔焊接连接,相互多处热熔焊接连接,形成接地网。在进行接地土壤回填时,应先在水平接地体周围包裹物理降阻剂,以减小接地电阻值。

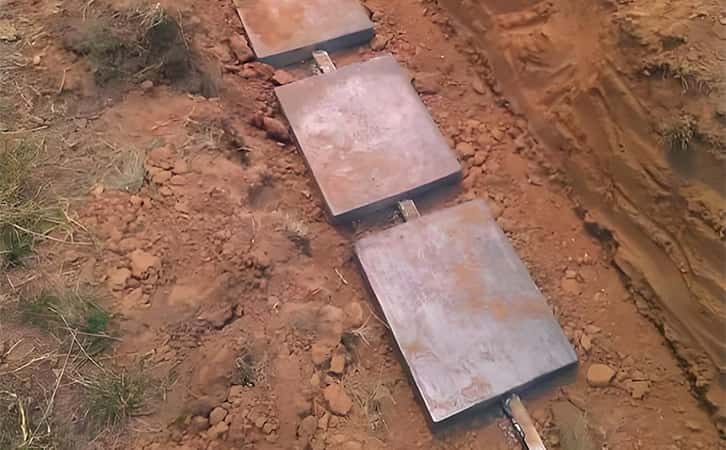

    伟信防雷水平接地模块

  (4)水平接地体焊接

  水平接地体采用40*4铜排,接地体焊接采用热熔焊接连接。首先清理接地体表面土渣,不能有油污和其它杂物,接地体之间的连接也采用热熔焊接,焊接时两连接件应紧密靠拢,焊接完成后,应检查焊接处的牢靠性。

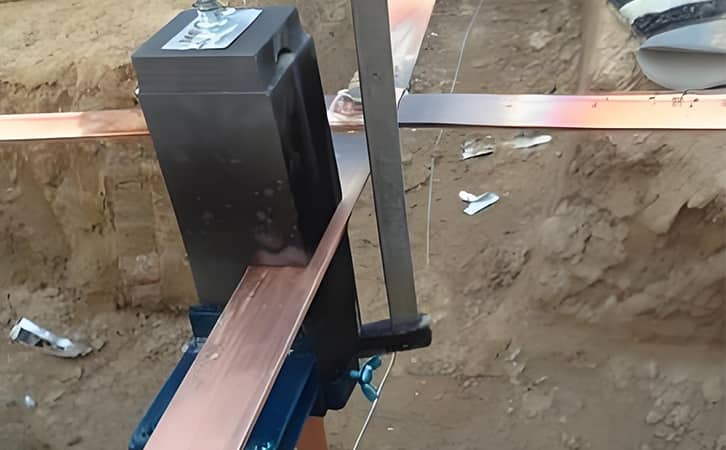

    伟信防雷水平接地焊接

  (5)施工检查

  在完成以上施工后,检查确认接地体焊接质量、接地电阻等符合要求,对不满足焊接要求的,即使进行返工处理;接地电阻不符合要求时,应仔细确认接地体连接是否可靠,必要时,应与业主协商解决方案。

  (6)土方回填

  先采用高纯度物理降阻剂从WX-J/2000垂直接地体处进行回填,边回填,边踩踏夯实,使其与接地体之间间隙最小,形成一个整体。最后大面积全面回填。在完成回填以后,将不需要的碎石泥土清理干净。所有的防雷装置均应做好防腐措施。施工完成后,采用接地电阻测试仪,要求接地小于1Ω,施工完成后恢复地面。
